盧Tiger 發表于 2024-1-11 10:48
焊接三塊3mm厚的加強板，不如壓3條加強筋。

壓筋需要沖床，模具啊

aban 發表于 2024-1-11 08:29

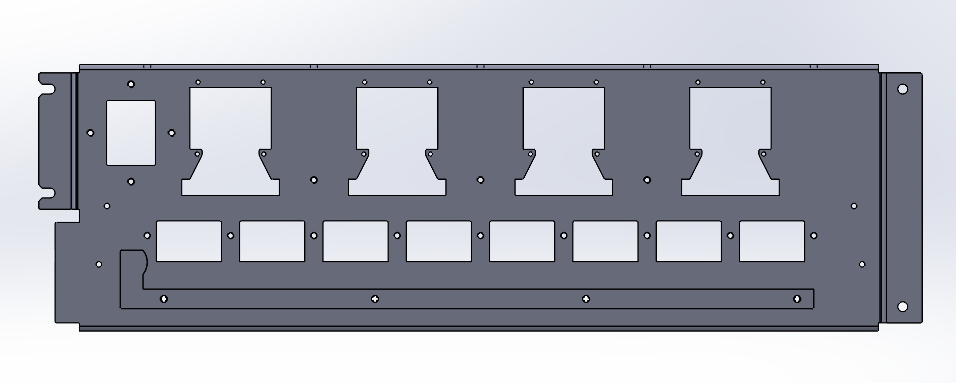

開的孔太規則了，對得太整齊，搞得中間只剩一條細條，另外是否可以壓筋加強。

開方孔的位置是裝芯片的，不開這么大的話，焊點避不開，引腳也比較難插上  加強筋加在兩側倒是感覺可以考慮

焊接三塊3mm厚的加強板，不如壓3條加強筋。

測繪工 發表于 2024-1-11 08:00
長型零件，什么也不焊，折彎也會彎。
我記得是折彎機不太好還是怎么來著，記不清了

所以我在板兩側都加了折彎想著能消除一些的平面本來的彎曲，但是平面還是拱起來了

學渣渣 發表于 2024-1-10 17:09
要想排除焊點熱脹冷縮，改為拉鉚如何？

L型條的上平面因為要當限位用，所以拉鉚的話有凸起不太行，另外就是拉鉚不知道供應商能不能搞，畢竟我還有零件設計成沖孔供應商就搞不了。。。

校平 一下啊。

開的孔太規則了，對得太整齊，搞得中間只剩一條細條，另外是否可以壓筋加強。

長型零件，什么也不焊，折彎也會彎。
我記得是折彎機不太好還是怎么來著，記不清了

MC狗 發表于 2024-1-10 16:19
點的浮凸焊，說是焊接點的熱脹冷縮影響導致的彎曲，改進措施是將焊點下移，遠離板中心。

要想排除焊點熱脹冷縮，改為拉鉚如何？
