薄片(陶瓷片)插入式上料 方式有哪些

查看數: 4297 | 評論數: 14 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2024-1-2 11:32

正文摘要:

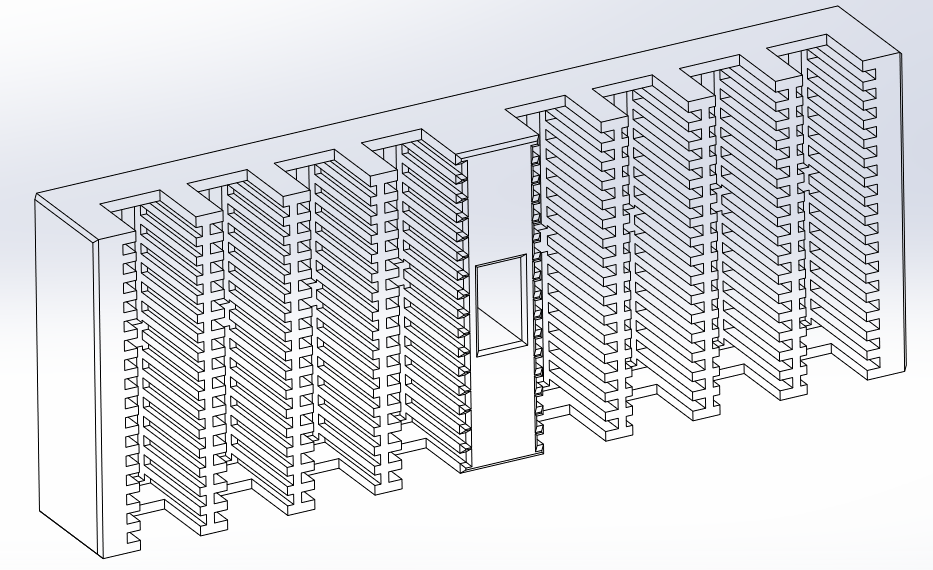

要將圓形薄片(陶瓷片)插入籃子中,本意是籃子帶角度固定,薄片吸附后,夾爪二次推入籃子,再靠薄片自重后吹氣劃入籃子末端,但是個人覺得不可行,(每個籃子槽穴要放滿)有沒有更好的方式來解決 ...

回復

偉desire 發表于 2024-1-10 18:04:05
圍觀一下
ahway 發表于 2024-1-3 16:56:22

圖片是國內客戶現場,用的是進口設備。
多層晶圓同時抓取,吸盤是特殊的側面開口,管路4mm,層與層之間有間隙,可以直接插入后再靠近物料,然后真空吸附。

如果要求特殊,層與層間隙更小,建議用晶圓抓手。
如果空間足夠,那自己照著圖例做一個真空吸頭就可以,還可以參考等間距可調機構,直接買現成模塊搭建需要的產品。
加肥貓devil 發表于 2024-1-2 16:31:43

晶圓機械手我一直沒搞明白結構,我看很薄的一個偏偏插進去就把可以把圓盤吸出來,要說是伯努利的那種吧,我看有的又沒有做外徑限制,高速跑的時候會不會導致位置變化啊
pingzhoujian 發表于 2024-1-2 16:27:32
這個加工也成問題
migolar 發表于 2024-1-2 15:42:28
光伏硅片插片機吸盤厚度可以做到2mm,然后你幾十個吸盤
疊起來,上圖PE插片機 吸盤
翰墨許 發表于 2024-1-2 15:08:46
ahway 發表于 2024-1-2 14:46
不都是現成的東西嗎?

哥哥 展開說說
ahway 發表于 2024-1-2 14:46:32
不都是現成的東西嗎?


會說謊的小先生 發表于 2024-1-2 14:44:19
皮帶送進去
sh1017lwd 發表于 2024-1-2 14:41:49
前司做過硅片的分片插片機,但那個是在水下的,利用水流將硅片分開,然后用平帶把硅片送進花籃
