盧Tiger 發表于 2023-12-26 20:55
我發一本《焊接殘余應力的產生與消除》你看一下吧

突然想到了一個問題。我這個是有卡槽的啊。如果我卡槽是按照過渡配合的，而且我板厚又那么厚。我想請教一下，這個怎么產生變形？這個變形的方向又是哪里？為什么有卡槽的情況下還會有變形？

桌前一盆花 發表于 2023-12-26 09:12
謝謝了。你這樣說的我肯定知道了。  問題是現在為什么要焊后加工？能不能拿出點實際的證據或者是參考依 ...

我發一本《焊接殘余應力的產生與消除》你看一下吧

盧Tiger 發表于 2023-12-25 18:43
設置加強筋，消除焊接應力，焊后加工

  謝謝了。你這樣說的我肯定知道了。  問題是現在為什么要焊后加工？能不能拿出點實際的證據或者是參考依據？這就是設計工程師和繪圖工程師的根本區別，你要拿出不可被反駁的理由來證明你是對的。

不要按照機加工的精度，往焊接件上套。
機加工的精度是道級的，焊接件的精度是毫米級的。
要是有精度要求，就焊后加工。

焊接后加工，放一段時間都會自己變形。

設置加強筋，消除焊接應力，焊后加工

桌前一盆花 發表于 2023-12-25 18:14
謝謝你分析的這么透。這個只是示意。方便大家理解的。真正的板厚是30-50之間。而且1米長的軸有500MM粗， ...

板子夠厚  軸夠粗   焊接后加工6絲   1米的長度沒問題  只要不是特別重  特別大

陽光的快樂生活 發表于 2023-12-25 18:14
兩端支承可以選擇成品光軸  看看能不能達到你的要求

謝謝。中間是一個滾筒，直徑500MM，中間是中空的，焊后加工件。

陽光的快樂生活 發表于 2023-12-25 18:12

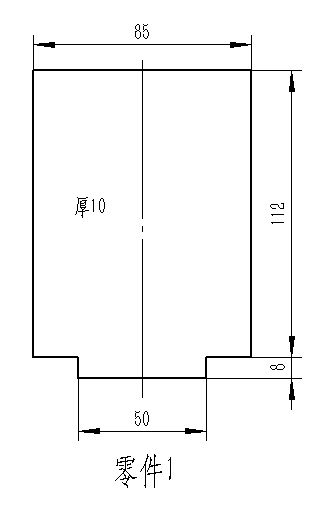

1米長的軸   支承座底面只有85毫米  對比1000毫米的懸臂軸    6絲精度   焊接達到要求估計很難   圖示看不 ...

謝謝你分析的這么透。這個只是示意。方便大家理解的。真正的板厚是30-50之間。而且1米長的軸有500MM粗，另一端也有支撐的。
