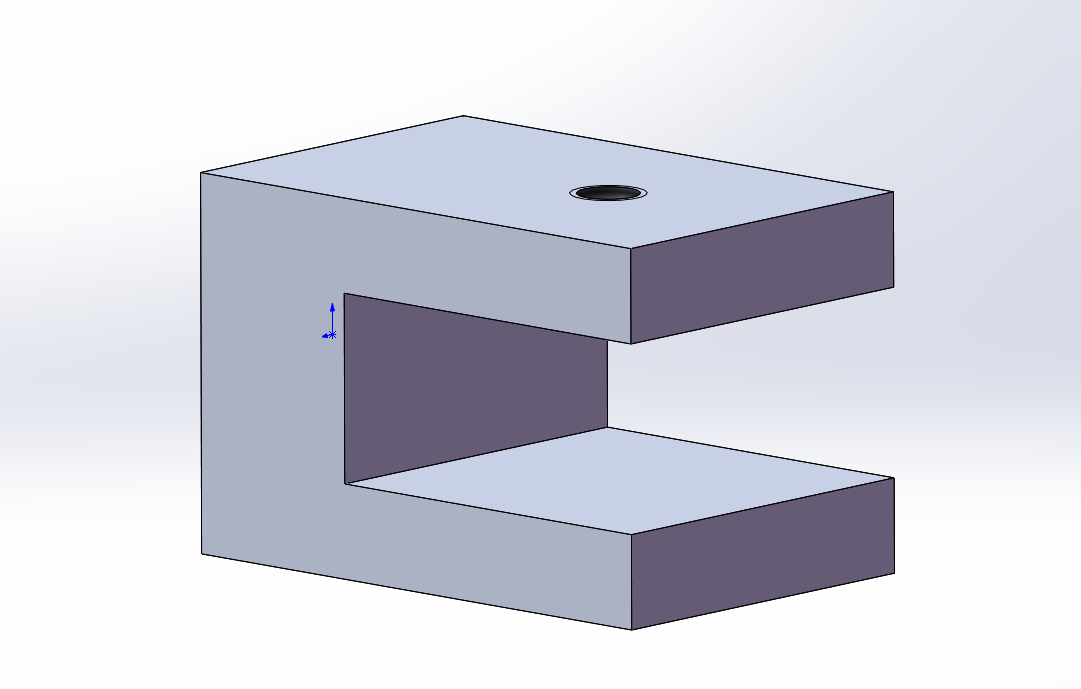

貫穿和完全貫穿

哪有不能剖視的圖？任何圖紙的標注目的不是表達清楚嗎，只是很多人想偷懶而已，才有了什么簡畫什么的，但前提都是不引起誤解，你這要引起誤解的一定要剖，我自身就吃過這個虧，當初有一個方管就是這樣，就標準一面的孔，結果后面也通了，以后凡是遇到這種的都剖開清清楚楚的。

選d,加上螺紋孔標注

M4至相交，一般是這樣標注

通一個壁，我是標M4（通），如果這個模型貫穿，我是標M4（貫穿），不過，無論通孔還是貫穿孔，我都會出剖視圖或者其他輔助視圖。

斯文棒棒 發表于 2023-12-20 18:24
我一般喜歡這么標：

公稱直徑≥1.6mm且公差帶代號為6H和6g時，公差帶代號不標注。（剛看的機械制圖）

這樣標不行么？

B

這種出圖必須剖一下表示螺孔打到哪里，如果兩面有，還要確認兩面是不是要同心，是不是要求加工者底孔是一次完成，沒有什么不能剖的，必須剖，不剖的就是畫圖的人懶，純粹是不管加工者的死活。

M4貫穿
