旋轉板離心應力分析與遠程載荷添加？

查看數: 3300 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

天涯晴天

發布時間: 2023-12-17 20:07

正文摘要:

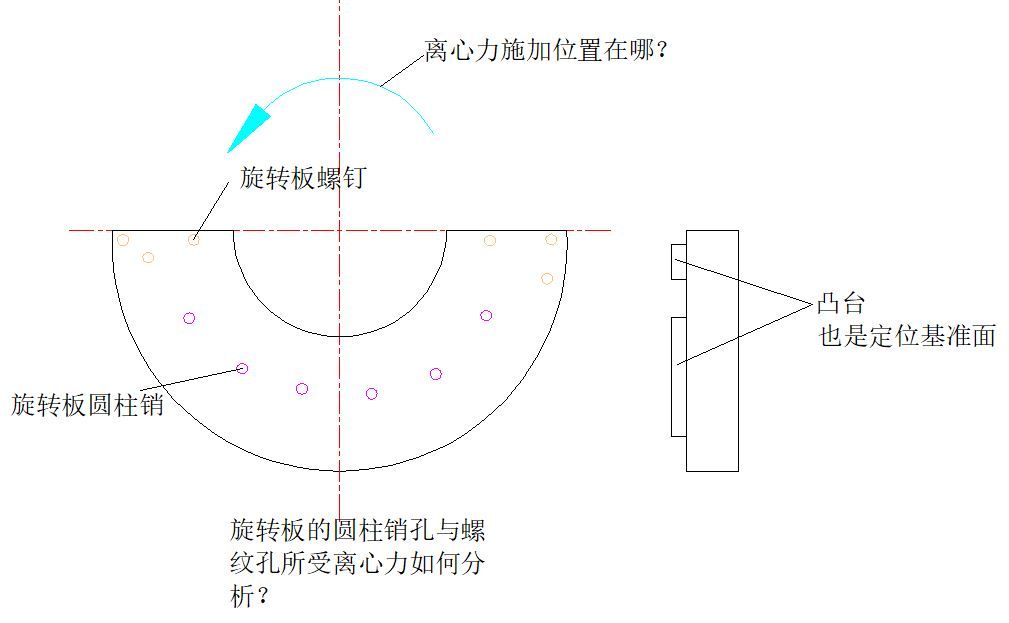

如圖所示旋轉板的另一面加工出凸臺，作為定位安裝基準面板材質為UN90，采用鑄造+機加工制造現在旋轉板受到離心力，那么如果用SolidWorks或workbench分析離心力的話，離心力的載荷選取哪里？是內側圓弧？還是外側圓 ...

回復

天涯晴天 發表于 2023-12-19 09:35:53

斯文棒棒發表于 2023-12-19 09:28
只能根據圖片注釋了。

這么做的話，銷孔與螺孔也可加載到離心力？

點評

斯文棒棒

有質量才會有離心力。銷孔和螺孔只會改變質心的位置，你可以去看一下動平衡的知識。發表于 2023-12-19 09:48

斯文棒棒 發表于 2023-12-19 09:28:32

只能根據圖片注釋了。


點評

斯文棒棒

順便問一句，這零件不會就這樣旋轉吧？這得多甩啊發表于 2023-12-19 09:40

斯文棒棒 發表于 2023-12-18 17:34:21

天涯晴天發表于 2023-12-18 17:06
那這么說的話，那就把螺孔和銷孔受到的離心力通過遠程載荷添加進來了

你上模型吧，這樣說不清楚。

天涯晴天 發表于 2023-12-18 17:06:51

斯文棒棒發表于 2023-12-18 16:52
有個離心力載荷，你加上就可以了，其他位移約束按實際情況來施加。

那這么說的話，那就把螺孔和銷孔受到的離心力通過遠程載荷添加進來了

斯文棒棒 發表于 2023-12-18 16:52:18

天涯晴天發表于 2023-12-18 16:27
文字解析？

有個離心力載荷，你加上就可以了，其他位移約束按實際情況來施加。

天涯晴天 發表于 2023-12-18 16:27:41

斯文棒棒發表于 2023-12-18 15:59
隨便舉個例子：

文字解析？

斯文棒棒 發表于 2023-12-18 15:59:18

隨便舉個例子：
