求助：弧形齒條的繪制和校核方法

查看數: 2458 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-12-15 18:06

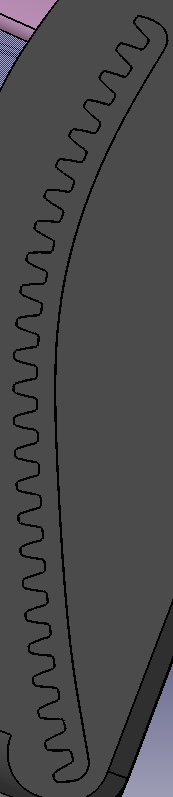

請教各位，類似這種弧形齒條（塑料材質，不是標準的圓弧），怎么繪制和校核，謝謝！

回復

15638738895 發表于 2023-12-18 16:35:32

沒畫過；猜測是，先評估處運動分度曲線，按常規齒輪方式沿曲線偏置陣列齒形

peter21530 發表于 2023-12-18 09:53:20

斯文棒棒發表于 2023-12-16 14:20
你這個屬于非圓齒輪，變節圓的，不好畫。

有沒有什么方法啊，大佬

peter21530 發表于 2023-12-18 09:52:34

逆轉的月亮發表于 2023-12-16 08:41
為什么要校核，它受力嗎，圖中顯示有哪些零件對他有作用力嗎

常規的直尺圓柱齒輪與之配合，塑料零件，受力很小，強度啥的可以不用校核，主要是怎么繪制不大明白

斯文棒棒 發表于 2023-12-16 14:20:52

你這個屬于非圓齒輪，變節圓的，不好畫。

逆轉的月亮 發表于 2023-12-16 08:41:23

為什么要校核，它受力嗎，圖中顯示有哪些零件對他有作用力嗎
