發布時間: 2023-12-14 09:41

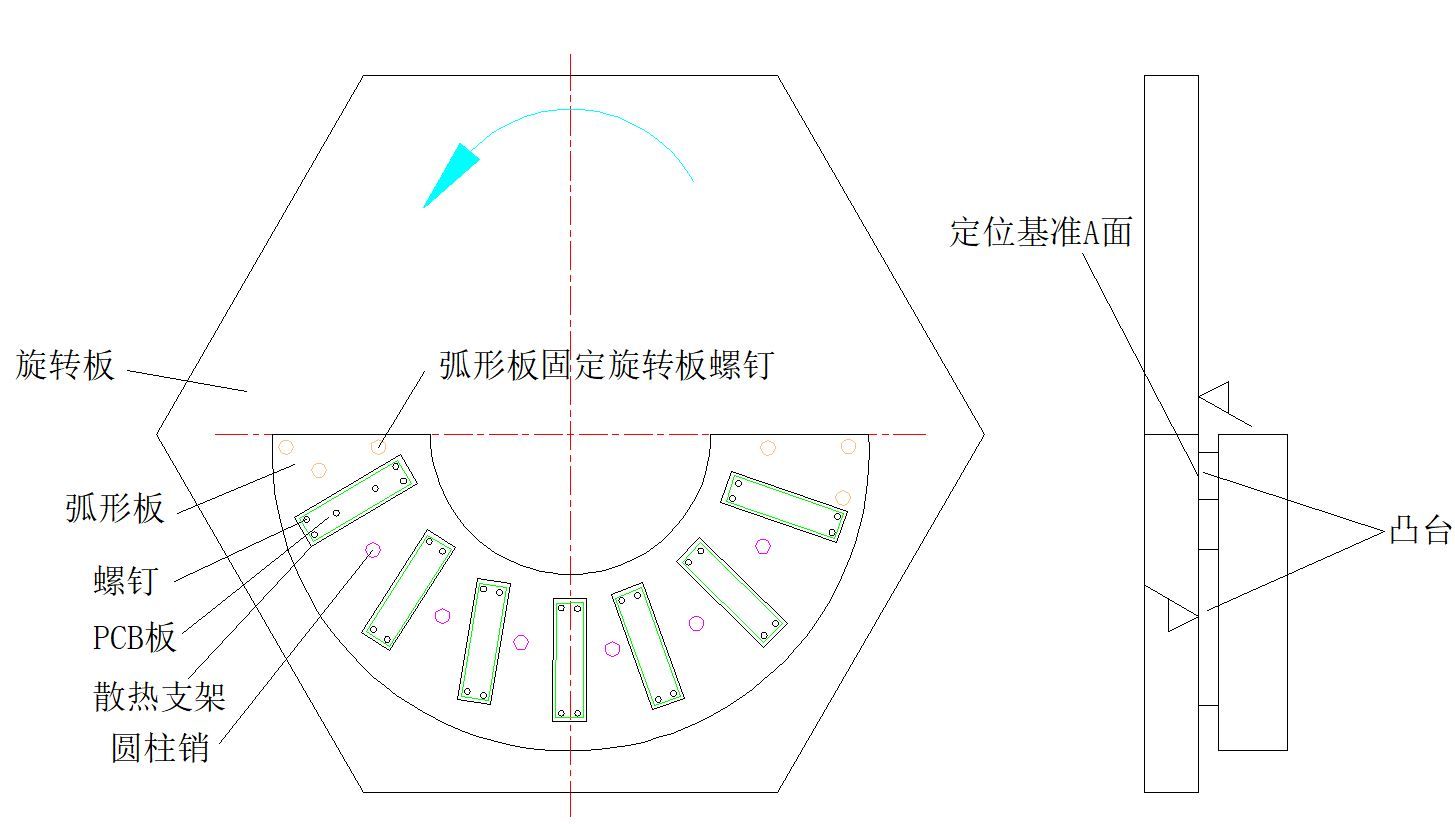

正文摘要:這種旋轉類部件的設計、校核、有限元分析是第一次接觸，而且還是很復雜的，涉及鑄件、鋁型材等等。 問題如圖所示：一個6邊形的旋轉板表面上安裝弧形板，弧形板的另一面加工出凸臺，作為定位基準面與旋轉板表面接觸 ... |
| 1 |
| 看描述，這個轉盤結構包含三部分螺釘，分別是弧形板固定螺釘、散熱器固定螺釘、PCB板固定螺釘，不確定樓主關注的是不是只是弧形板固定螺釘。如果只是弧形板固定螺釘，這個螺釘只承受了鎖緊力和旋轉產生的拉力。鎖緊力由人力施加，拉力除了被旋轉質量、轉速影響，還受銷釘長度的影響，分析起來是比較復雜的。 |
|
我說兩句有什么不對的請大家指教：1.這個旋轉結構你首先要考慮你的配重平衡，不然你旋轉起來可能回抖動可能會導致螺絲松動。 2.這個結構旋轉后受剪切力的應該是你的定位銷等定位措施，螺絲受到的剪切力應該不大。 其他的不太了解。 |
| 等學習中 |
|
算不明白，就選M6 10.9 價格差不多 |
| 出3D圖 |
風》追逐 發表于 2023-12-15 16:17 旋轉板大概是221kg弧形板是45kg |
|
多大啊，多重啊。。。。 |
|
@老鷹，請斑竹呼叫高手！謝謝！ |
