呼叫haipengtop老師，來活了，來審一下這張圖

查看數: 5162 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

麥哥123

發布時間: 2023-12-8 16:44

正文摘要:

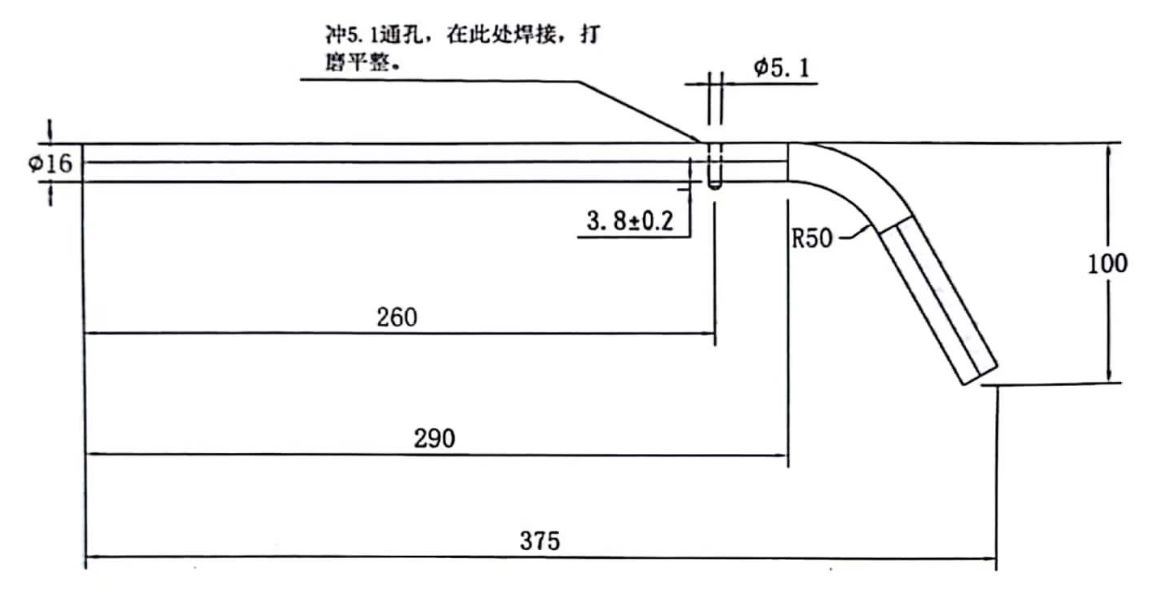

這是客戶提供給我的PDF圖，圖里的R50,我理解是彎管內壁R50，不知是否理解錯誤

回復

喂我袋鹽 發表于 2023-12-13 14:25:38

haipengtop 發表于 2023-12-13 13:50
才看見，這是個棒料折彎，為便于確定下料，應表示中心的長度尺寸為好，彎折的角度。另外5.1標注加直徑，此 ...

大佬言之有理?。?br />

點評

haipengtop

這個圖實際做過，當時我做檢驗，核算下料的尺寸，然后看焊工折彎。發表于 2023-12-13 14:28

haipengtop 發表于 2023-12-13 13:50:23

才看見，這是個棒料折彎，為便于確定下料，應表示中心的長度尺寸為好，彎折的角度。另外5.1標注加直徑，此處焊接沒太明白。

liuxiaoran 發表于 2023-12-10 11:41:16

不懂，弱問一下不是標記的外表面，為什么你會認為是內壁？

yishuihan69 發表于 2023-12-9 14:00:46

很好的貼

yishuihan69 發表于 2023-12-9 14:00:28

很好

喂我袋鹽 發表于 2023-12-9 12:36:08

dajian1984 發表于 2023-12-9 08:35
彎管檢具主要是測角度，你檢查一下客戶檢具的角度，與你們的檢具。還有就是產品做出來后的回彈。是否在檢具 ...

啥軟件測量圖片的角度？

點評

dajian1984

三坐標測繪儀發表于 2023-12-9 13:22

machel77 發表于 2023-12-9 12:23:54

看圖紙，要以內側往外返尺寸，那個高度100，是最下端尺寸

Dandylian 發表于 2023-12-9 09:18:12

所以還是要知道功用和裝配關系，這樣避免理解錯誤。四統一原則永遠不會錯：設計基準與裝配基準統一，裝配基準與制造基準統一，制造基準與檢測基準統一。
