焊接時能控制左右兩側孔位的同心嗎？

查看數: 3206 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-12-6 19:44

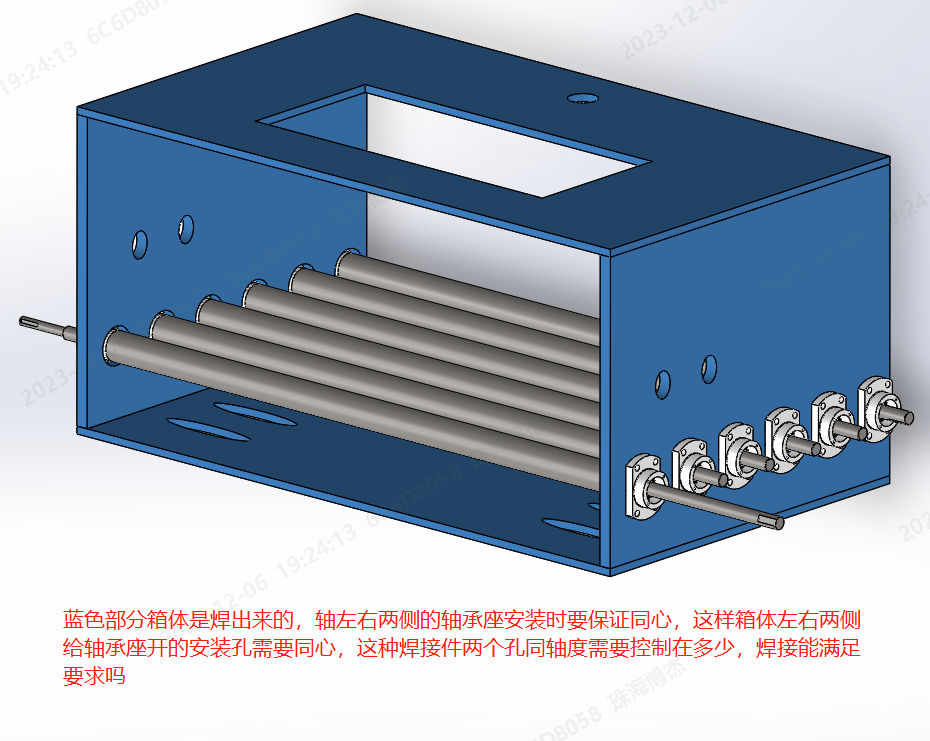

求教，圖示這種情況，焊接時能控制左右兩側孔位的同心嗎，安裝時左右兩個軸承座要同軸，軸承座的螺絲孔調節范圍有限，焊接時如果左右兩個軸承座的安裝空位偏心較大，就無法安裝軸了，這樣就要保證焊接時孔的同軸度， ...

回復

lizilong 發表于 2023-12-7 10:52:48

焊接變形很大的，結構越大變形越大，同行度保證不了

tbgz 發表于 2023-12-7 10:04:29

做幾個定位孔，焊后再加工孔。焊接不可能保證同軸度

UCHIHASASUKE 發表于 2023-12-7 09:58:54

焊接后再加工

要想精度好，肯定是焊接后再加工，用加長桿子的鏜刀，但是成本會比較高。發表于 2023-12-7 11:08

grf2004 發表于 2023-12-7 09:55:10

穿軸的孔加大就行了關鍵是要控制兩個安裝面的平行度吧里面能加橫撐防止焊接變形，保證平行


siralop 發表于 2023-12-7 09:47:22

這么多軸，為什么不選擇螺紋連接，調好打銷子，再螺拴固定，成本并不高。

andriycike 發表于 2023-12-7 09:02:15

兩側板安裝軸承座的位置加工兩塊平面區域，以保證兩軸承座平行度

hxglty 發表于 2023-12-7 08:41:23

垂直度都保證不了

swjy1956 發表于 2023-12-7 07:48:28

無法保證

林希9527 發表于 2023-12-6 20:37:43

要求很高的場合就別用焊接，要求不高，螺絲孔余量搞大點
