發布時間: 2023-12-5 11:59
正文摘要:鏈輪分度圓直徑x節距得出來的數值是正確的，但齒頂圓直徑、齒根圓直徑x節距的數值就不對了，這是為什么呢？ 它給的例題說其余的同樣計算，但算出來的不對 拿20齒10A的鏈輪計算 15.875（節距）x6.392（分度圓直徑）= ... |
sh1017lwd 發表于 2023-12-7 10:23 嗯嗯，好的。 |
| 齒形鏈的表現在也改了，跟舊表有所不同，計算時候還是盡量用新數據 |
sh1017lwd 發表于 2023-12-5 14:36 這個不太清楚，我再去看看 |
斯文棒棒 發表于 2023-12-5 14:25 好的，微信讀書上有機械設計手冊，我在去看看 |
huaiming764 發表于 2023-12-5 14:13 試試能不能貼上 |
151.43 KB, 下載次數: 4, 下載積分: 威望 -10 點
|

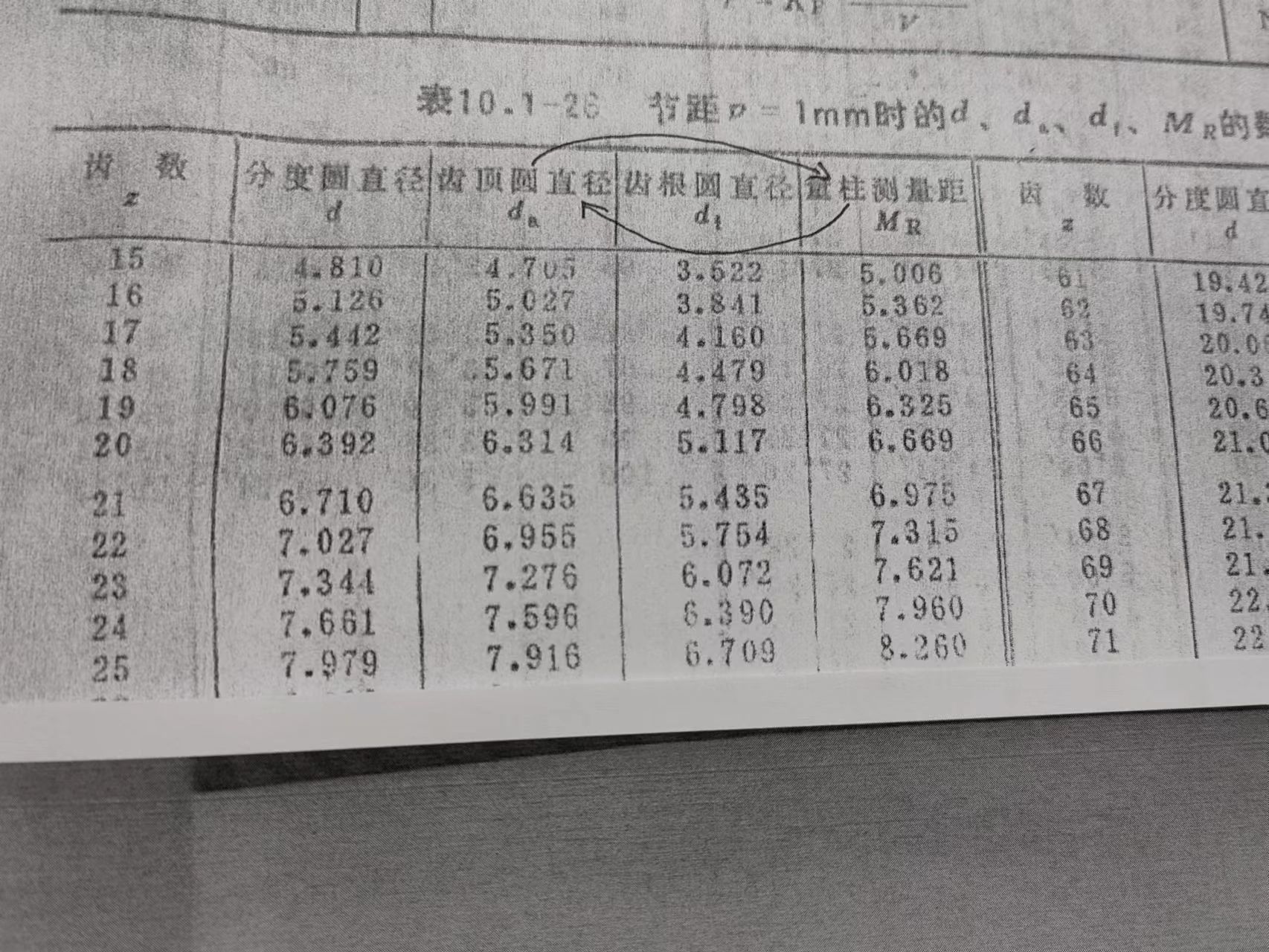

我手邊的手冊，滾子鏈沒有這種表，齒形鏈有。 齒形鏈有跨柱測量距MR的參數，滾子鏈沒看到相關參數，所以我懷疑LZ這個表并不適用10A鏈條的計算，僅適用齒形鏈。 |
| 機械設計手冊上基本都有。 |
| 小程序能發一下嗎？ |
ytzhanggj007 發表于 2023-12-5 12:27 好哦！感謝分享！ |
