發布時間: 2023-12-5 11:16

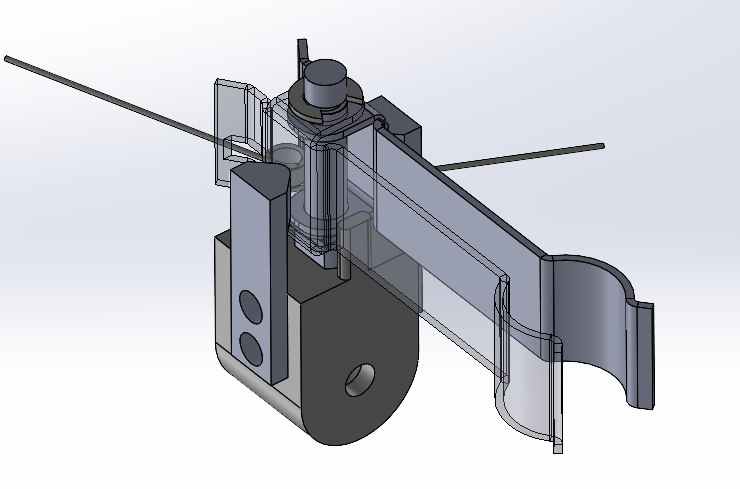

正文摘要:如圖所示，該部件為試管的搖勻組件，我想利用扭簧來提供一個夾爪向里的力。試管放在試管架之中后，通過此部件前進、后退和夾爪前端的弧度來實現，試管出現在夾爪中。 這樣利用扭簧，請問兩個夾爪會呈現對稱的效 ... |
|
想最大對稱 最好事用電機+螺桿加連桿夾爪機構 |
|
加幾根小連桿，簧裝到共用的連桿上來實現同步。 我負責扯，你負責實現。  |
ahway 發表于 2023-12-5 15:08 大佬，這屬于降維打擊了 |
三爪定心不好嗎？
|
| 材質換成 65錳 夾持力如果不大 可以用對拉彈簧即可 |
| 這種形式不行嗎？ |
喂我袋鹽 發表于 2023-12-5 13:16 機構越簡單越好。不了解你的需求。加上試管，看看是怎么一個懟的過程。 |
七曜神權 發表于 2023-12-5 13:07 看lz的工況要求， 如果只要最終狀態是對稱的，那么完全可行； 如果要過程中都是對稱的，那就需要同步機構。 |
