導線打開卡死問題

查看數: 5048 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-12-5 10:07

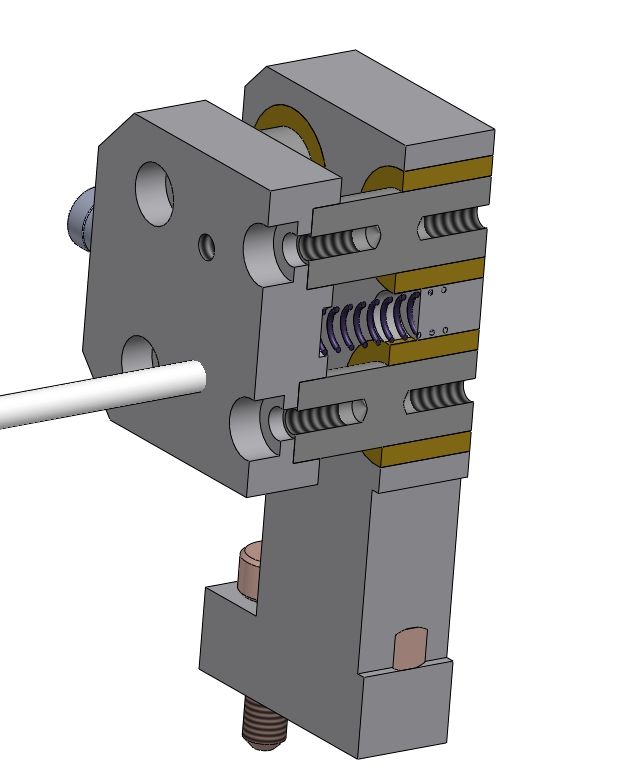

請假大家，我現在這個機構在安裝后，四個軸存在不平行的問題，直接就卡死了，用的是φ4的軸，我懷疑是加工件和軸不垂直，現在我把軸改成了8個的不知道會不會解決這個問題，有沒有更好的辦法或者機構呢？ ...

回復

cjh514253 發表于 2023-12-17 13:52:12

1111111

cjh514253 發表于 2023-12-17 13:51:52

111

假如時光倒流. 發表于 2023-12-16 15:37:24

我現在就是對角安裝，另外兩個銅套擴了一下，順暢多了，

FKUEDEJXSQ2 發表于 2023-12-16 15:32:23

板磨平了再加工孔保證垂直度

flkln 發表于 2023-12-16 14:24:16

軸加粗撓度可能更好一點，另外四柱機構，切記只能對角兩個孔精定位，另外兩個孔放開，不然很容易卡死

jumbone 發表于 2023-12-5 16:56:14

四個軸，兩個精度好點，兩個精度放大點

林汐771k 發表于 2023-12-5 16:33:45

精度差用直線軸承

你瞎啊？沒完了，狗幣。不愿意理你了，還跑之前的帖子下面回復。隨你吧，想跟著爹就跟著爹跑，別亂咬就行。發表于 2024-5-16 09:14

龍燈皮 發表于 2023-12-5 15:07:51

我們做夾具經常導柱之間距離幾百毫米都不卡啊，如果空間允許還是用直線軸承吧。要么是加工精度不夠，要么是你圖紙公差沒標好。

PNjie 發表于 2023-12-5 13:38:57

如果精度要求不高，外面固定軸的那塊板沉孔可以不要，直接用平面接觸，就不存在過定義卡死了
