固定在旋轉體上的支架螺釘如何計算應力，如何校核螺栓？

查看數: 3279 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

天涯晴天

發布時間: 2023-11-28 15:06

正文摘要:

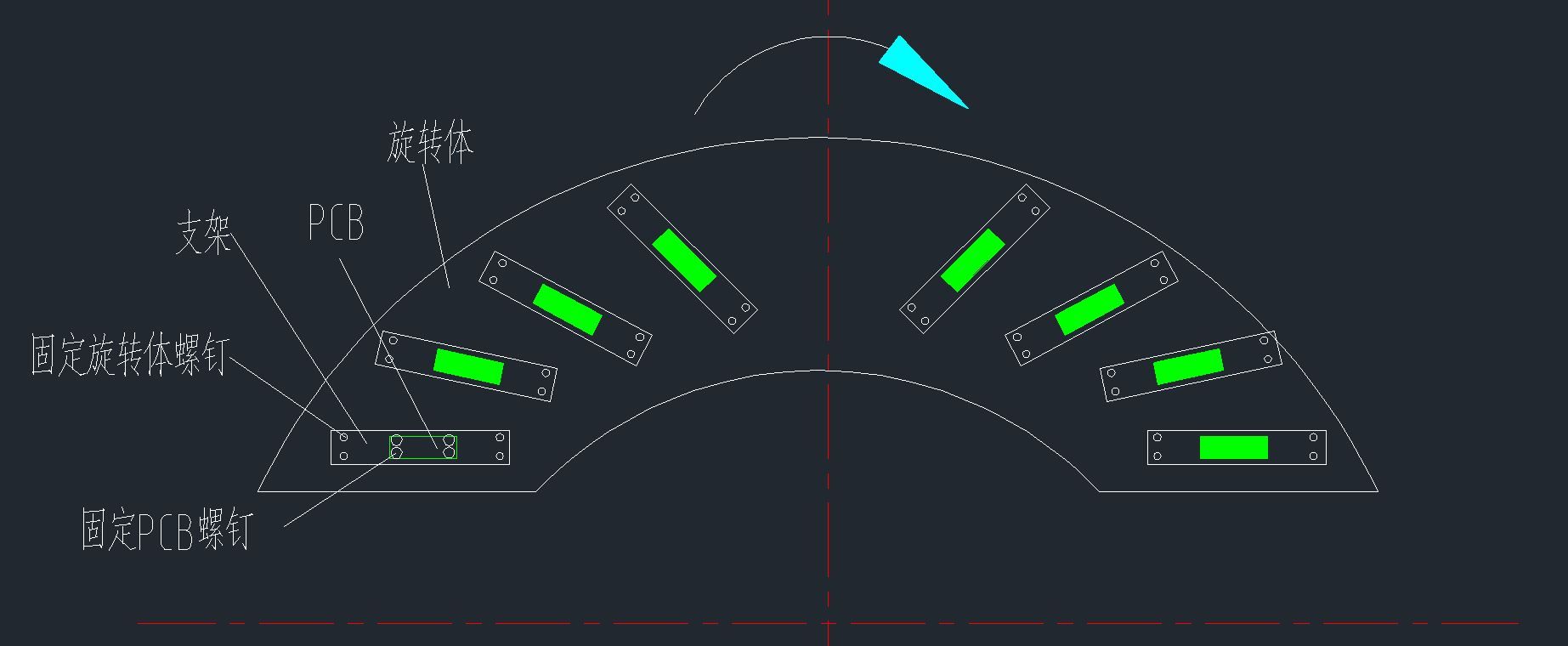

如示意圖所示，有一個旋轉體，旋轉體上面有若干個支架，依靠螺釘將支架與旋轉體固定，同時在支架上面用螺釘固定PCB，旋轉體在旋轉時，受到離心應力，那緊固螺釘受到的離心應力如何計算，如何去校核螺栓？（M4,M5，M6 ...

回復

xingqier 發表于 2023-11-29 09:59:55

手冊中有計算方法


liuxiaoran 發表于 2023-11-28 20:16:52

pengzhiping 發表于 2023-11-28 17:56
這個類似選擇法蘭螺栓強度計算最大扭力求出來

在折算到各個螺栓的切應力擠壓應力進行校對即可

應該不對。

點評

liuxiaoran

要是這么說好像也對。只是圓周的旋轉體其實兩邊的拉力是相互平衡掉的（和只是一個梁離心力沒平衡不一樣，和半圓橢圓都不同），而且其實其實主要靠螺釘事業的接觸保證接觸不丟失）。。這個我倒是也不缺的呢，但是h... 發表于 2023-11-28 21:42

pengzhiping

類似聯軸器法蘭上螺栓強度校對計算你說哪里不對可以指出來發表于 2023-11-28 21:24

liuxiaoran 發表于 2023-11-28 20:16:04

沒影響，除非你設計不好，轉速和固有頻率一樣發生振動，這個和螺釘也沒直接關系

LatersM 發表于 2023-11-28 18:53:04

不應校核螺絲的強度吧，應該是校核用多大的螺絲治具不會滑動，還是建議加銷釘。

pengzhiping 發表于 2023-11-28 17:56:59

這個類似選擇法蘭螺栓強度計算最大扭力求出來

在折算到各個螺栓的切應力擠壓應力進行校對即可

天涯晴天 發表于 2023-11-28 16:19:35

探根究底發表于 2023-11-28 15:39
架子的重量知道吧？這樣能估算到架子收到的離心力F1了吧？
如果是我，我會計算1~2個螺絲的手里，布4個是為 ...

有個問題，那個螺釘，很有可能改成銷軸設計

點評

探根究底

沒明白類似等高螺絲那種帶定位的嗎？發表于 2023-11-29 15:47

斯文棒棒 發表于 2023-11-28 15:53:30

校核離回轉中心最遠的那個螺釘。

點評

斯文棒棒

對啊發表于 2023-11-28 16:54

君不見長江之水

你的頭像里的機器人是向左運動的吧？發表于 2023-11-28 15:59

探根究底 發表于 2023-11-28 15:39:27

架子的重量知道吧？這樣能估算到架子收到的離心力F1了吧？
如果是我，我會計算1~2個螺絲的手里，布4個是為了滿足一定的安全系數。
螺絲的緊固扭矩和預緊力米思米后面可以查到，假設預緊力為Fx
2*Fx*靜摩擦系數<F1 就可以了。
另外加定位銷，可以大大降低螺絲的松動風險，甚至可以不校核，看銷釘?shù)募羟袕?qiáng)度就好了肯定大大高于離心力的。我還沒見過，依靠離心力能把銷釘切斷的。
