我就愛吃饅頭 發表于 2023-11-24 10:16

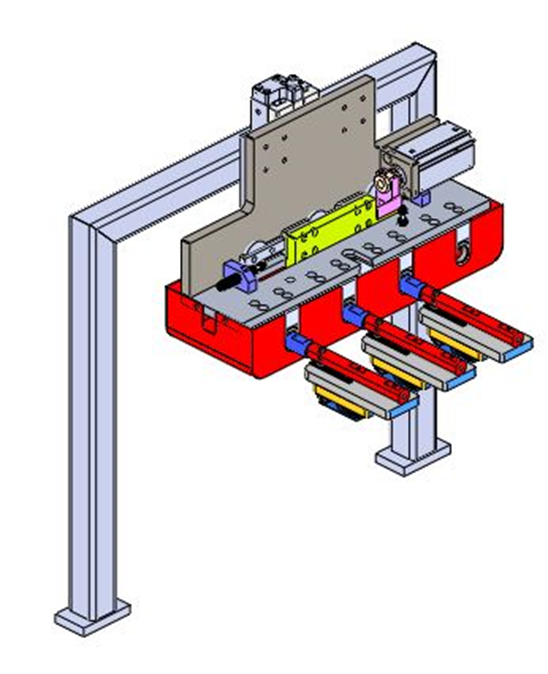

圖上不是明顯齒輪齒條結構了

黃色的板下部裝了齒條，反轉桿末端有小齒輪，齒條扣在三個齒輪上，齒條水平移動，齒輪圓周運動的

齒輪齒條，同步輪，單獨的翻轉氣缸，很多都可以

圖上不是明顯齒輪齒條結構了

現實中很多設備是這樣用的，經過實際檢驗

Chenweibohs 發表于 2023-11-23 23:34
我說一下小弟的疑問：齒輪齒條能有這么大行程可以讓產品正反面顛倒嗎？給我的感覺是不行。。

不需要多大的行程，齒輪能轉半圈就行，行程取決于齒輪的大小

要看載荷要求，三個轉軸懸臂用二鏈 輪傳動，可以翻轉

xx123458xx 發表于 2023-11-23 22:54
那不是畫著齒輪齒條的，要啥思路

我說一下小弟的疑問：齒輪齒條能有這么大行程可以讓產品正反面顛倒嗎？給我的感覺是不行。。

喂我袋鹽 發表于 2023-11-23 22:54
說說如何動作，如何翻轉，示意圖

就是三個翻轉工位可以同時正反面顛倒，底面朝上

說說如何動作，如何翻轉，示意圖
