haipengtop 發表于 2023-11-21 09:26
我只想說，現在的年輕人的畫圖水平實在是太差了，用軟件的水平還行。如果單位有老的工程師帶還可以。如果沒 ...

挺好，多多益善的帖子

我只想說，現在的年輕人的畫圖水平實在是太差了，用軟件的水平還行。如果單位有老的工程師帶還可以。如果沒有，拿圖紙就差太多了。

這種標注看不出有什么技術含量和技巧，也討論不出什么。最多應該出一個局部放大圖看清細節就行了

畫圖的目的是為了讓別人懂。我不知道最新的制圖標準是否允許這樣標注，我干了30年機械設計，國外圖紙也看過不少，但沒看到過這種標注。不過如果是新人，犯錯是難免的，還是給他老圖紙多看，另外熟悉制圖標準，鼓勵為主。至于犯錯，那就是什么樣的都會犯錯。各人水平不同，不要動脾氣，可以告訴他不對，自己回去改，不用發脾氣，畢竟會惡化同事關系，也傷害自己身體，沒必要

樓主放左視圖看看，按此視圖看，兩面貫穿，好像是鈑金件，但看上面有雙實線，按標準制圖只有一道折彎邊，和兩面貫穿有矛盾
要不就是畫圖者沒顯示虛線而是顯示切線，這個在鈑金表達圖紙是大忌，非常容易折反方向

球

盧Tiger 發表于 2023-11-20 20:14
通孔不需要標注“雙面貫穿”，若不是通孔，則標注孔深尺寸。

這個可能是鈑金件的盒子

通孔不需要標注“雙面貫穿”，若不是通孔，則標注孔深尺寸。

haipengtop 發表于 2023-11-20 16:23

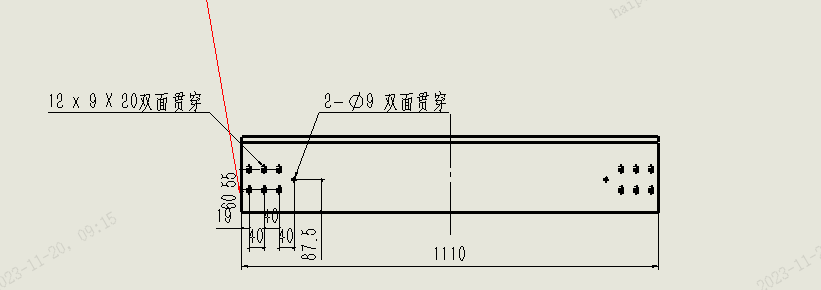

這是我們一個設計工程師的圖紙，我只是截取一部分，只是說明尺寸線和輪廓線重合，我們很大一部分工程師設計 ...

多多益善，大家多聊聊技術貼
