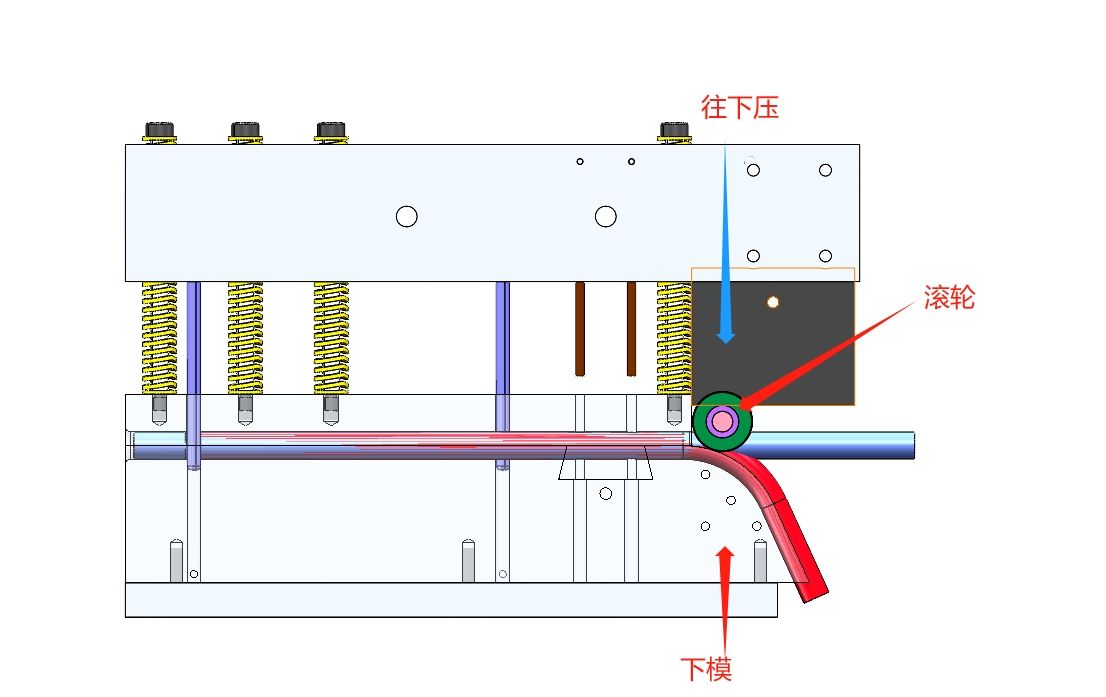

@清開靈 滾輪有一個槽。

http://www.ytsybjq.com/thread-1065890-1-1.html

@落淚小丑 朋友來看看

你要彎管它天然就有變扁的傾向啊，一側被拉長一側被壓縮，這兩側都會往中性面去靠，以減緩變形的程度

你要不把彎管那一塊設計成這樣試試呢。

蘿卜包呀 發表于 2023-11-20 15:28
沒有軸承嗎？硬滑下去的？

滾輪含軸承

麥哥123 發表于 2023-11-13 21:21
也拋鏡面了

沒有軸承嗎？硬滑下去的？

lz怎么樣了

壓彎和彎管機彎曲的成型方式不同，彎管機由夾模夾緊頭部直線端，靠彎曲模和壓模保證彎曲形狀。有時需要保證彎曲部壁厚的減薄量，壓模需要追加液壓缸或伺服電機驅動前進。通常彎曲半徑小或壁薄的要靠芯棒對應，如有打皺的需要追加防皺模。
前期方案設計時需要考慮管材的抗拉強度、屈服強度、成型原理和風險評估，希望對你有所幫助。
