你這理解能力堪憂啊  升降器 速比都是5的，25速比是輸入端渦輪蝸桿那個減速器的；實際升降速比都一樣

|只為更好發表于 11-08 23:11<br>是不是這樣理解234的減速比都是5！所以減速機的組合應該是123和124！到了導軌的減速比應該是5×5=25！但是沒有資料能說明2和3的減速比都是5

的確，供應商的型號不嚴謹，只寫總傳動比，沒單獨寫，單級傳動比。

一個減速機減速后用長軸把轉速同步分配到兩個減速機。。。

只為更好 發表于 2023-11-8 23:11
是不是這樣理解234的減速比都是5！所以減速機的組合應該是123和124！到了導軌的減速比應該是5×5=25！但 ...

對的，
234都是5的減速機，
把結構可以等效成123 124
對，從電機出來到絲桿，不管是哪一側，都是25比
至于234是不是5比，你到選型手冊再學習一下。

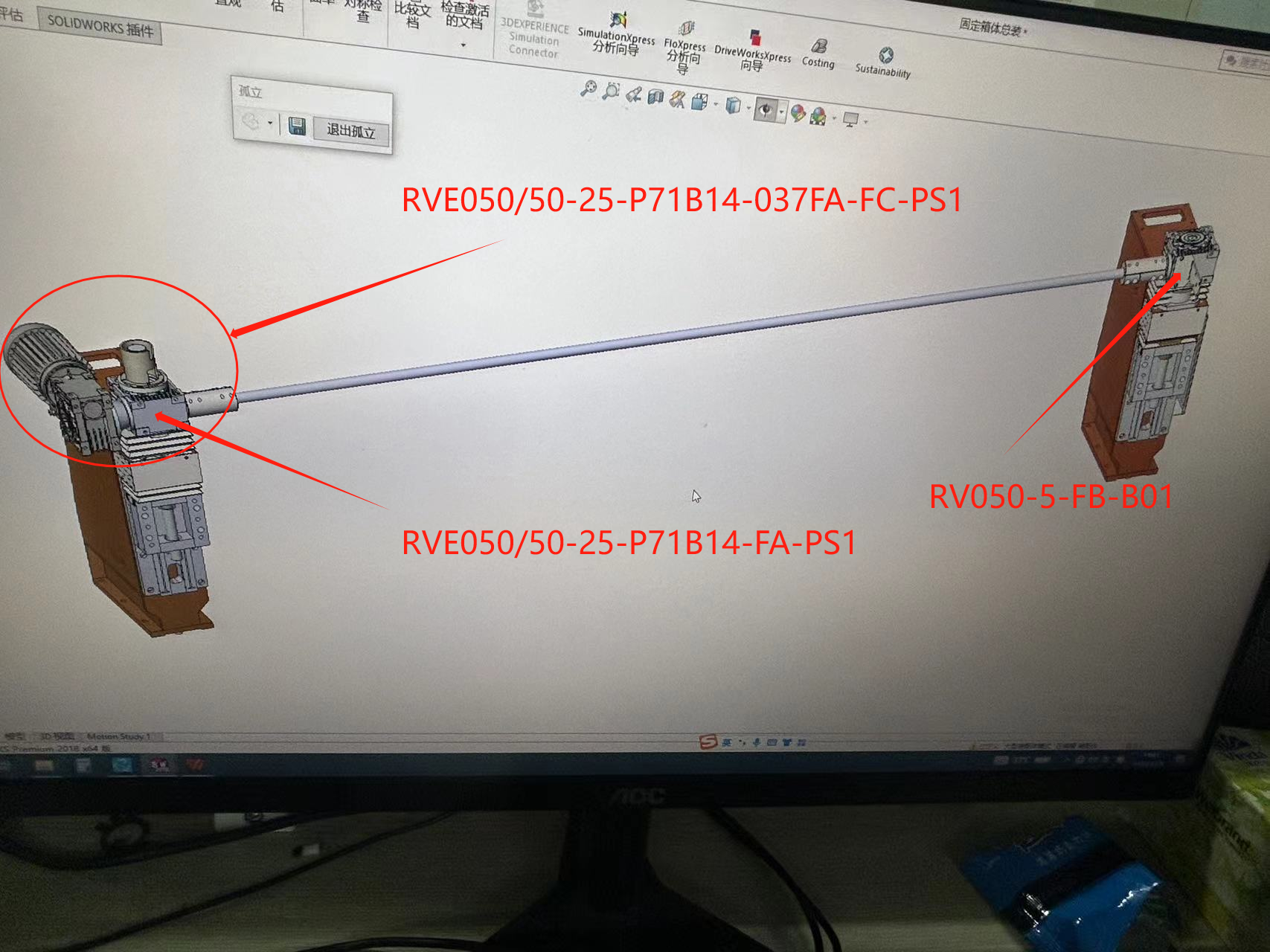

其實3個減速機都是5比，型號是RV50～5，5就是它的傳動比，
但是它把電機帶了兩個5比的減速機的時候，就定義了一個REV，就是REV50-25，25是一個電機帶倆減速機后的總傳動比，
另外，你說的那個沒有減速機銘牌的，應該是你沒找到，他肯定是有的，只不過阻擋了你的視線，沒找到。

根據大記憶恢復術，這個帖子以前見過。

hl90 發表于 2023-11-8 22:27
我看第一眼，我也懵逼了，
進他的官網，我直接懵逼，
再回來，豁然開朗。

是不是這樣理解234的減速比都是5！所以減速機的組合應該是123和124！到了導軌的減速比應該是5×5=25！但是沒有資料能說明2和3的減速比都是5

我看第一眼，我也懵逼了，
進他的官網，我直接懵逼，
再回來，豁然開朗。

他電機側是兩個RV減速機的純純的物理組合！而不是說我減速機用25比，而是用了兩個5比減速機的組合！這他媽我看他的說明書懵逼了，這他媽什么組合，我又跑回來看你的圖，果然是！

也就是說兩側運動的減速機都是5比，配電機的時候配了個自帶5比減速機的電機。
所以你可以這么理解！
RV是一個減速機，RVE是兩個減速機物理疊加

xia鎮東 發表于 2023-11-8 21:47
我猜測應該是減速機3和4的橫向軸輸出是不減速輸出，垂直的縱向軸輸出才會減速

但是3和4的減速比是不一樣啊

我猜測應該是減速機3和4的橫向軸輸出是不減速輸出，垂直的縱向軸輸出才會減速
