減速機輸出軸太短

查看數: 1889 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-11-8 16:00

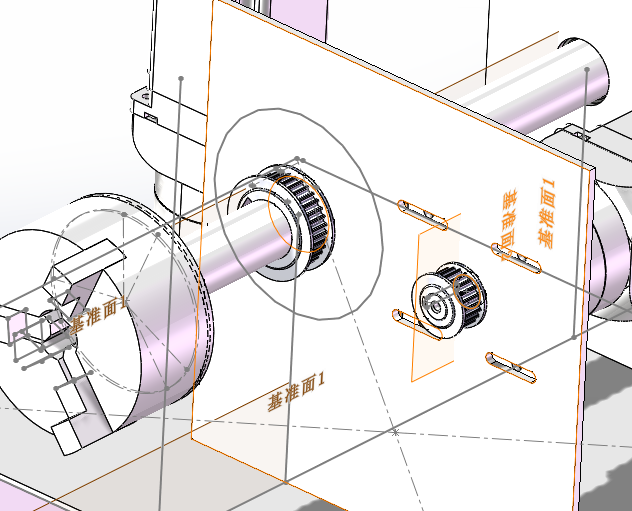

同步帶傳動，帶動卡盤旋轉，電機輸出軸太短，沒辦法用太寬的同步輪，同步輪能否一部分套在輸出軸上，一部分懸空。另外同步帶承受不了較大的拉力，同步輪傳遞的扭矩固定，能否增大同步輪直徑來減小同步帶所受的力 ...

回復

hl90 發表于 2023-11-8 22:40:43

你板厚是5還是多少？

東北制造 發表于 2023-11-8 21:19:24

(✿◡‿◡)聯系減速噐生產商，
要加長輸出軸的❗

加肥貓devil 發表于 2023-11-8 19:01:38

hl90 發表于 2023-11-8 18:05
你說的問題我前兩天剛解決，我他媽想了兩天才想到怎么解決
就事論事，你這個結構短的原因是板厚的厚度浪費 ...

直接做兩塊板，這個大板挖洞，小板裝電機，這樣主動輪就伸出去了啊。

hl90 發表于 2023-11-8 18:05:25

你說的問題我前兩天剛解決，我他媽想了兩天才想到怎么解決
就事論事，你這個結構短的原因是板厚的厚度浪費了電機的軸長
把兩個同步輪放到板后面去，電機再加一個電機座，簡單點，就是加四個柱子。

他現在剛好軸孔懸出來12，板厚和螺絲孔對比了下，大概也就5毫米？發表于 2023-11-8 22:40

(๑ơ ₃ ơ)♥:板子占多少厚度❓🤔 發表于 2023-11-8 20:17

空空的空 發表于 2023-11-8 17:02:44

萬順數控發表于 2023-11-8 16:53
傳動3000牛的力，同步輪36mm寬，懸空12mm，不知道有沒有問題

3000N的力，懸空12mm肯定不行的。同時根據你電機輸出扭矩，同步輪直徑要計算下

麥哥123 發表于 2023-11-8 16:55:33

萬順叫車都改行搞數控了？

萬順數控 發表于 2023-11-8 16:53:54

空空的空發表于 2023-11-8 16:32
1.所需傳動的力小，懸空是沒有問題的，優選的方式設計軸套延長輸出抽長度 2.能減少所需的力但是在圖中的 ...

傳動3000牛的力，同步輪36mm寬，懸空12mm，不知道有沒有問題

3000N？能輸出這么大扭矩？發表于 2023-11-28 08:11

空空的空 發表于 2023-11-8 16:32:43

1.所需傳動的力小，懸空是沒有問題的，優選的方式設計軸套延長輸出抽長度 2.能減少所需的力但是在圖中的結構就不會很明顯
