求助帖，類似叉車的設計

查看數: 2130 | 評論數: 8 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2023-11-8 14:06

正文摘要:

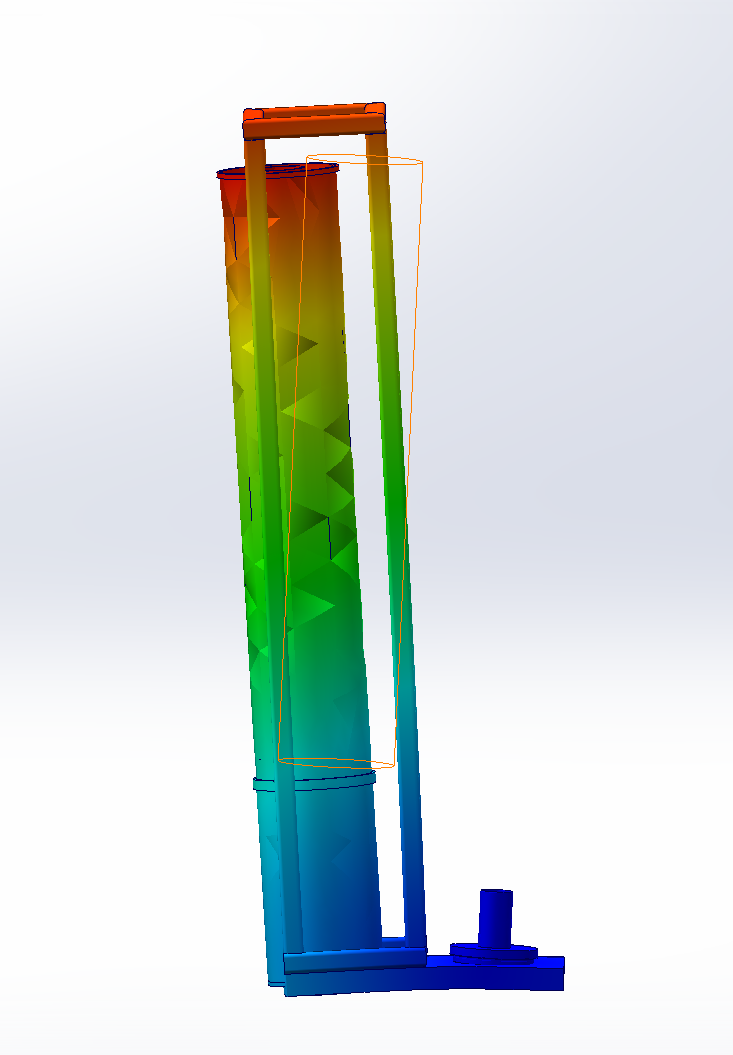

本帖最后由 阿酷12 于 2023-11-8 14:07 編輯 我自己設計一個機械叉手，叉一個高1.6m重200kg的環形桶，如何設計一個機構保證移動過程中桶不會倒？ 現有的想法是在上面安裝一個氣缸頂住，但是擔心扶不住。 現在對機 ...

回復

Adam_Numb 發表于 2023-11-9 13:46:57
高1.6m，重200kg，偏個0.1mm根本不算事好么。。。更何況只是移動用的，偏不偏的又有什么影響？只要材料強度沒問題就沒事。
但是，
1. 1.6m中間沒有補強，肯定不行
2. 200kg啊，圖里沒有別的，不清楚整體使用情況。不過如果沒有，小尺寸，沒配重，還是這種一側負載，必然立不住的。即使立住了，也是一動就容易倒
劉EG 發表于 2023-11-9 09:16:50
樓上說的，底部加強以外，中間架子也拉多兩根橫梁，整體的剛性會好很多，上面加氣缸，做氣爪那種連桿夾抱+兩V塊機構

點評

搜一下一個氣缸驅動的抱緊機構  發表于 2023-11-9 18:09
您說的這種機構是上面樣子的呀  發表于 2023-11-9 11:19

評分

參與人數 1威望 +1 收起 理由
阿酷12 + 1 熱心助人，專業精湛!

查看全部評分

longyucanghai 發表于 2023-11-8 17:33:00
你這個架子看著有點軟，下面加2根斜拉筋跟底板連接起來，0.1mm的變形量分析肯定錯了（不可能這么小）

點評

您說的斜拉筋是用鐵板呢還是方鋼  發表于 2023-11-9 09:02
對，我校核后是0.67mm  發表于 2023-11-9 08:54

評分

參與人數 1威望 +1 收起 理由
阿酷12 + 1 問題描述清楚，顯得很專業！

查看全部評分

機械師無心 發表于 2023-11-8 17:30:32
既然可以用氣缸頂住，為什么不可以用氣缸下來一個環把它套住，同時套住豎著的那四個方管。

點評

是的，半圓弧可以做成V型，這也樣可以兼容不同尺寸的桶；不過要考慮有這個結構的基礎上，桶怎么在不干涉（碰撞氣缸部件）的情況下進到叉車上  發表于 2023-11-9 09:55
類似與從兩側各用一個氣缸連接一個半圓弧，然后頂住嗎  發表于 2023-11-9 09:04

評分

參與人數 1威望 +1 收起 理由
阿酷12 + 1 熱心助人，專業精湛!

查看全部評分

WANGFENG11 發表于 2023-11-8 15:38:55
安全考慮還是加一個氣缸比較好，再配一個重載的直線導軌，問題不大

點評

您說的重載直線導軌是添加在哪兒呀  發表于 2023-11-8 16:27
長涯 發表于 2023-11-8 14:36:55
阿酷12 發表于 2023-11-8 14:32
但是在運動過程中的慣性可能讓偏移量變大

但是你這尺寸和重量， 這點偏移會有影響嗎，，，，

點評

領導擔心可靠性，我沒什么概念  發表于 2023-11-8 14:40
阿酷12 發表于 2023-11-8 14:32:37
xx123458xx 發表于 2023-11-8 14:29
0.1mm不就是沒變化嗎

但是在運動過程中的慣性可能讓偏移量變大
xx123458xx 發表于 2023-11-8 14:29:41
0.1mm不就是沒變化嗎

點評

你的邏輯對。看個帖子默認是對的情況。一個搬運的東西，0.1mm的偏移影響太大了。你感覺他的分析不對，就幫他分析一下。不是在這邊敲鍵盤。  發表于 2023-11-8 16:35
你的邏輯就不對，誰告訴你這個0.1mm代表著分析正確  發表于 2023-11-8 14:41
