東北制造 發表于 2023-11-7 22:51
(๑•̀ㅂ•́)و✧:;也可以考慮一下,
下邊滑軌安裝齒條,中 ...

老師，您好，我做這個其實是想接東西用的，物料直徑40，產品從輸送帶上面下來，左邊先接料，產品下來一個，絲桿下降一定高度，比如接滿15個之后立馬抽回去，另一邊立馬過來接料，再從上面開始往下接料，輸送帶是不停的，所以接料的就要做循環往復的運動，還有這是10通道的，所以每一套這個接料寬度最好不能超過100，這樣上面輸送帶寬度就可以不用很寬

這個東西我傾向于用雙電機。
1.步進電機不貴幾百塊，電機省下來錢還不夠買其他東西。
2.零件少同時兩邊零件一樣，結果簡單，機構就更可靠。
3.兩邊都獨立可調，裝配調試更簡單。
4.傳動機構少，精度會更高。

秦滴滴 發表于 2023-11-7 21:31
好的，謝謝老師

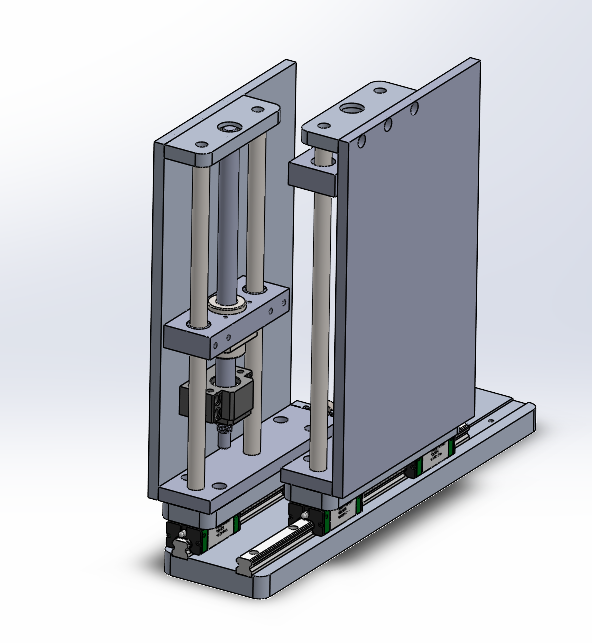

(๑•̀ㅂ•́)و✧:;也可以考慮一下,
下邊滑軌安裝齒條,中間安裝電機和齒輪⚙️

2023-11-7 22:51 上傳

點擊文件名下載附件
閱讀權限: 100
下載積分: 威望 -10 點

東北制造 發表于 2023-11-7 21:24
(๑•̀ㅂ•́)و✧:;應該能實現,就是用一個絲杠傳動,
然后 ...

好的，謝謝老師

畫圖還是畫圖 發表于 2023-11-7 18:03
梯形絲杠,一根左旋一根右旋,直徑導程相同,絲杠各用一對同步輪連接傳動,然后在電機軸上做一個加長軸用于安裝 ...

好的，謝謝老師

秦滴滴 發表于 2023-11-7 17:59
老師，他這還需要前后運動，能實現嗎

(๑•̀ㅂ•́)و✧:;應該能實現,就是用一個絲杠傳動,
然后轉換不同傳動,大約需要增加六個能控制機械定位的機械結構(用六個小氣缸可以電控實現)❗

梯形絲杠,一根左旋一根右旋,直徑導程相同,絲杠各用一對同步輪連接傳動,然后在電機軸上做一個加長軸用于安裝主動的兩個同步輪,這樣應該是最簡單性價比的方法吧.但這個方案精度和承載都一般.用齒輪方案的話,加工和安裝應該比較費勁

東北制造 發表于 2023-11-7 16:42
(๑•̀ㅂ•́)و✧試下用一個電機，
一個蝸桿，兩個蝸輪，配 ...

老師，他這還需要前后運動，能實現嗎

ヾ(❀╹◡╹)ﾉ~✧:;用小型氣缸或電磁鐵,鎖住左右升降絲桿上蝸輪,用[前后絲桿]旋轉,伸出[左絲桿],縮回[右絲桿],
到位后,用小氣缸鎖住前后滑軌,解除左右升降絲桿上蝸輪,用[前后絲桿]驅動左右升降蝸輪,
如此往復循環(•̀ᴗ•́)و ̑̑
