cad畫圓求助

查看數: 4207 | 評論數: 12 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2023-11-6 18:35

正文摘要:

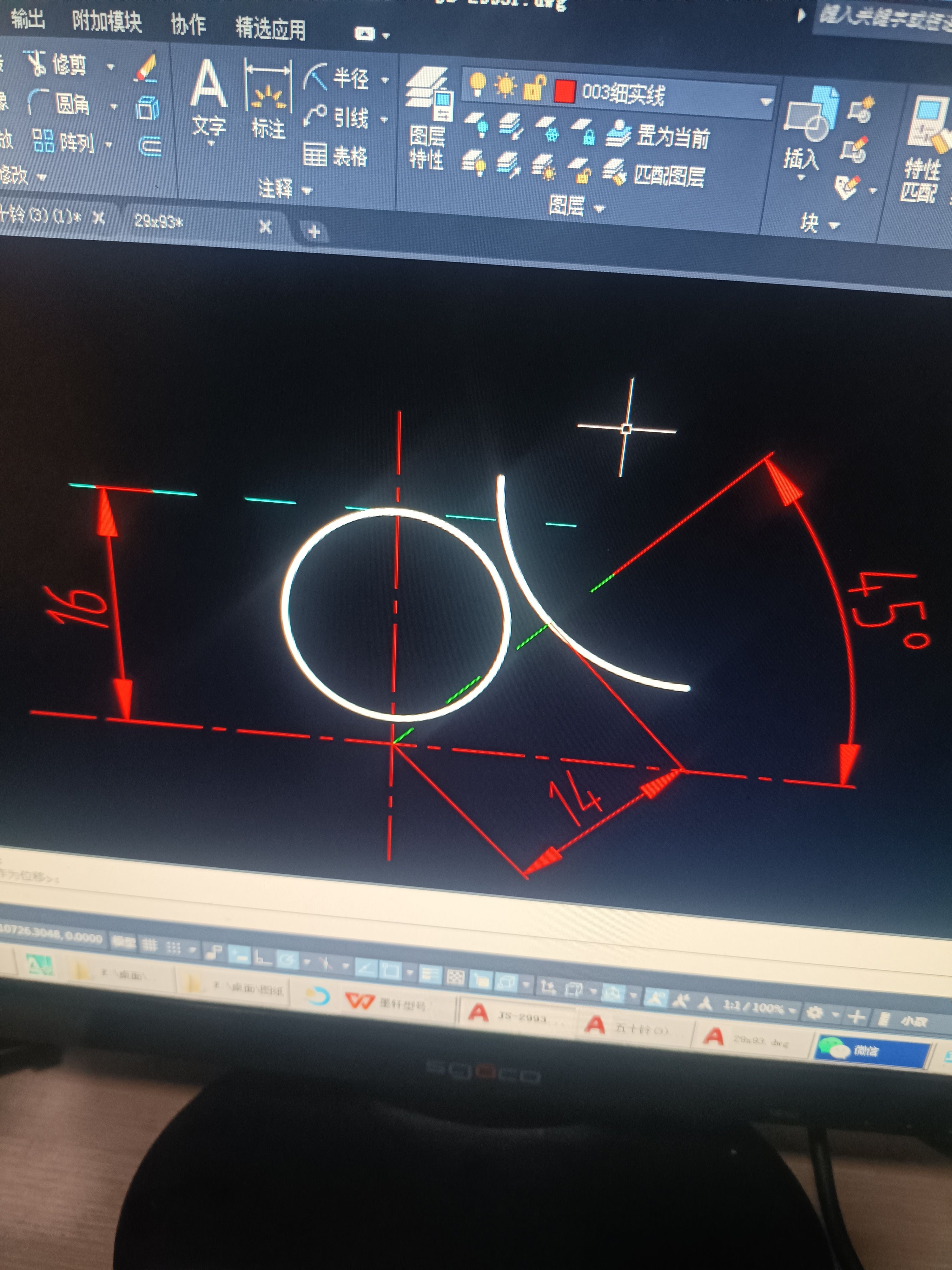

已知一條圓弧R=12.5，圓心在45度角的那條線上。以及一條距離水平軸線16的直線(圖上為藍色虛線)。其他尺寸如圖。求畫一個圓，半徑未知，要求這個圓與圓弧和直線都相切，且圓心在豎直的那條軸線上。 怎么畫？ $ |% l& ...

回復

唐穎 發表于 2023-11-12 20:53:29
SUNZX1982 發表于 2023-11-7 13:48, E: L" t7 ^: P' j/ I8 V# f
同理可得：（輔助圓圓心在已知直線的下方。）
  ]. W! y4 {6 M* d1 \
感謝，那么多回復，就你的是對的。也比較好理解。, ?* o% g* w; ^. Z+ H; V( O; S5 g6 p
SUNZX1982 發表于 2023-11-7 13:48:00
本帖最后由 SUNZX1982 于 2023-11-7 13:55 編輯
; L. I; T4 t+ i. K8 K2 e5 H
, B  a( A7 I/ Y6 ~! M# [# M/ F/ N- x1 M
) @0 A' E% @& u3 }8 |: J: G; l) M6 @
同理可得：（輔助圓圓心在已知直線的下方。）
: i$ r) a6 q* D# `% P " M1 Z5 K2 R" F% O; G( Q
/ A6 ^6 i) O% _0 V: u
初次登錄 發表于 2023-11-7 12:13:53
沒有一個人能說明白為什么半徑12.5的圓恰好就在那個位置。
, b  n1 K1 m' E- C2 B& ^在垂直方向上，半徑12.5的圓可以在任何位置。
+ d: r' j$ m; q$ i+ u% O1 N只有在那個位置才能畫出需要圓的話，必定是有原因的。
. E% c6 b4 [! C6 I而這個原因必須是用尺規作圖畫出來，沒在圖板上畫過圖嗎。( x( R! _8 R9 C) K9 O0 t. @

$ W& O4 ^, h& g& x4 t, U% A

點評

尺寸14看到了嗎？ 且有說明圓心是在45度那條線上，那樣位置就固定了。  發表于 2023-11-12 20:56
“”而這個原因必須是用尺規作圖畫出來，沒在圖板上畫過圖嗎?！啊? 樓主是求助CAD畫圖，為什么非要用尺規圖板作圖呢？？  發表于 2023-11-8 10:05
不是任何位置，是必須和已知直線相切，且圓心在Y軸上。  發表于 2023-11-7 13:56
SUNZX1982 發表于 2023-11-7 10:39:02

( U4 v: @2 I. L2 t2 ?

點評

你沒有看到圖中標注尺寸14嗎？？  發表于 2023-11-7 13:02
求解缺陷擺在那呢，半徑12.5的圓憑什么就在那個位置  發表于 2023-11-7 12:09
andriycike 發表于 2023-11-7 08:47:55
能看明白嗎



點評

圖中有標注尺寸14啊。。。。  發表于 2023-11-7 13:04
你的求解過程，漏了一個重要條件，半徑12.5的圓，在垂直方向上有無數個位置，你根據什么認定就是那個位置  發表于 2023-11-7 12:05
此題還有一個解，虛線之也有一個能夠滿足上條件的相切圓，你怎么畫  發表于 2023-11-7 11:58
為什么用“相切、相切、相切”畫不出來呢？？？？  發表于 2023-11-7 10:20

評分

參與人數 1威望 +1 收起 理由
shentu + 1 熱心助人，專業精湛!

查看全部評分

leioukupo 發表于 2023-11-7 08:40:23
參數化，加約束。
sh1017lwd 發表于 2023-11-7 08:30:51
不然你用這個吧


玄非 發表于 2023-11-6 20:55:48
過圓弧與45度虛線交點向左上作與水平夾角22.5°的直線，與16的線相交，過這個交點向下作直線與45°虛線相交，以這個交點為圓心，后兩個交點為半徑作圓就是了。

點評

畫過嗎，不要信口開河  發表于 2023-11-7 11:46
玄非 發表于 2023-11-6 20:48:55
在圓弧與45°虛線的交點A，在A左上側作一個與水平方向夾角22.5°的直線，與16的虛線交點B，過B向下作直線與45°虛線交點C，以C為圓心，CB半徑作圓就行了
