砂輪直連電機輸出軸

查看數: 2891 | 評論數: 19 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-11-6 15:58

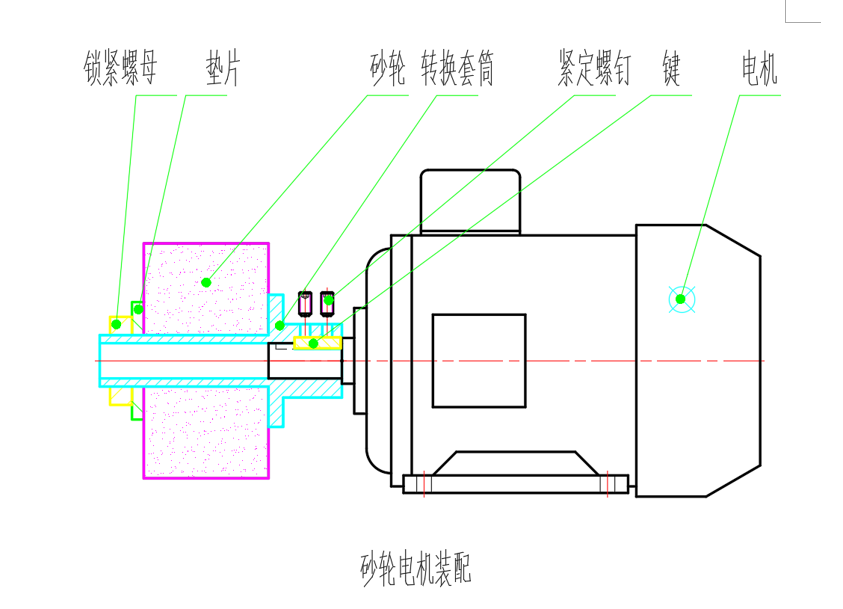

新手，需要做一個砂輪機，不清楚砂輪和電機怎么裝配，砂輪外徑200，內徑38，高120.電機輸出軸是24.請問這樣可以嗎，缺不缺軸向約束。有簡單的裝配方式么？電機軸是不是不適合加工更改？ ...

回復

弓友老王 發表于 2023-11-7 14:06:46

189993332 發表于 2023-11-7 11:21
是指軸右側的那段做短一些嗎？

我是覺得左側砂輪那邊懸太多了，條件允不允許左側加個支撐

諾達不成熟 發表于 2023-11-7 14:04:37

這個懸臂長度加上砂輪的重量，慣性力很大，感覺要么砂輪飛出去要么電機剎不住車

189993332 發表于 2023-11-7 12:10:27

尹志春發表于 2023-11-7 11:45
動平穩你打算如何處理，不加平穩塊，你這玩意要炸

用聯軸器，連接一個軸和軸承座的模塊這樣？

尹志春 發表于 2023-11-7 11:45:05

189993332 發表于 2023-11-7 11:39
現在做樣件，tb買不到合適的砂輪，后續可以訂做小直徑的，主要就是要求電機直連砂輪，有好的結構么？相對 ...

動平穩你打算如何處理，不加平穩塊，你這玩意要炸

189993332 發表于 2023-11-7 11:39:28

尹志春發表于 2023-11-6 17:22
24的軸，電機就是90S以內的，功率在2.2KW以內，這么小的電機能帶這么大的砂輪，按你這個砂輪，最少要有33 ...

現在做樣件，tb買不到合適的砂輪，后續可以訂做小直徑的，主要就是要求電機直連砂輪，有好的結構么？相對安全的。

189993332 發表于 2023-11-7 11:24:37

amao621 發表于 2023-11-6 16:58
拋光機上好像就是這樣直聯

能畫個簡圖給我嗎？是不是軸向約束不夠。

189993332 發表于 2023-11-7 11:22:33

走江湖發表于 2023-11-6 19:03
做個主軸吧，主軸連上砂輪穩妥

做怎樣個主軸，能把砂輪電機的連接簡單手繪指導下我么。

主軸和電機是獨立的中間用聯軸器連接砂輪用砂輪夾盤先百度看明白了再談發表于 2023-11-7 13:21

189993332 發表于 2023-11-7 11:21:29

弓友老王發表于 2023-11-6 16:44
你這個砂輪軸是不是懸挑太多了

是指軸右側的那段做短一些嗎？

走江湖 發表于 2023-11-6 19:03:57

做個主軸吧，主軸連上砂輪穩妥
