用絲桿螺母機構呢，四個導向軸，對角的換成絲桿螺母頂升，會平穩一些，同時精度控制會比直線軸承好一些，要是用直線軸承，最好選雙襯的，導向距離長點也會平穩一些

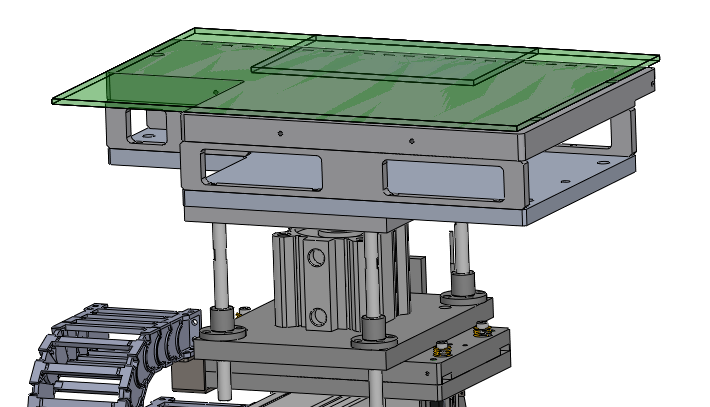

這個結構上邊的間重心是在中心嗎，看起來不像，這種運行一段時間后軸承容易損壞

感覺你說的應該是平行度吧

不行，達不到，你想想炮塔銑床的升降平臺結構吧

我之前做過頂升機構，要求最終行程面平面度0.1以內，是用凸輪硬頂上來的，三個凸輪，直線軸承只做輔助導向作用，最終要求三個凸輪與平面全接觸，也就是三點確定一面，只要凸輪不磨損，頂上來就每次能保證。

hl90 發表于 2023-11-3 11:50
直線軸承看精度吧，直線軸承建議最好還是用misumi，質量有保證，
然后其他公差也要放小
直線軸承公差基本 ...

易格斯如何？

加二次定位吧。

基本上達不到0.1，即使調好了，結構剛性也不行，一段時間后又廢了

解決辦法，加硬限位，可以在導向軸后端加，可調的那種，調整好后固定死，確保氣缸頂升力足夠大，能頂?shù)接蚕尬缓筮€能保持足夠支撐力

說實話就這個平臺加工都不一定能打到0.1的平面度，套這么多機構你還想0.1?另外你想表達的是不是上平面和地平面的平行度？
