Kai_CC 發表于 2023-11-3 04:40
嗯，那我稍微仔細點說。
滾珠絲杠，相當于螺母固定在支座上，絲杠移動。絲杠要帶動滑軌，所以給了一個連 ...

這么短的行程，誤差0.1mm，你這是在做農用機械。這個誤差必須控制在0.01mm以內。采用檢驗棒不難實現這個安裝精度。安裝方法THK、NSK的樣本上都有詳細介紹。從你的描述來看，你的機器并無需要很高的精度，只要安裝精度足夠，可以直接驅動。如果彎曲剛性不夠，可以用粗一點的絲杠。絲杠的剛度，都是指的軸向剛性。

青wings 發表于 2023-11-2 10:47
你的問題沒描述清楚
如果導軌比較短，兩條導軌安裝面都加工出止口，導軌長的話就一條安裝面帶止口一條不帶 ...

嗯，那我稍微仔細點說。

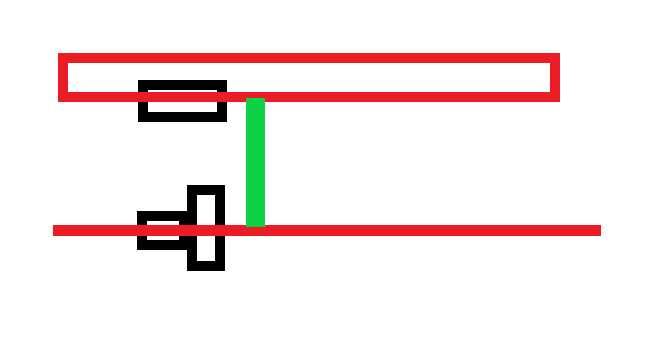

滾珠絲杠，相當于螺母固定在支座上，絲杠移動。絲杠要帶動滑軌，所以給了一個連接件。與滑軌銜接的滑塊與絲杠螺母固定在同一支座上。
所以現在的問題就是，越近的端，安裝的誤差顯現越明顯。如果偏了個0.1mm，那么基本上就要把絲杠頂死在螺母上了，強度就差多了。
所以問題一就是怎么調一下安裝精度的問題。擬采用螺栓連接絲杠端-連接件和連接件-滑軌。

縉云湖畔 發表于 2023-11-2 13:57
這種結構沒怎么見到過。。。為啥不固定電機和絲杠，讓絲杠螺母帶動紅色部分活動呢。或者齒輪齒條，精度要求 ...

限于原理，目前只能這么做。。。
固定螺母我之前就考慮過，但限于行程，使絲杠動明顯省空間。
確實很奇怪，而且使用時也是滑塊不動導軌動，所以不算是很經典的使用例。

青wings 發表于 2023-11-2 10:37
“現欲用一剛體棒/板連接導軌和絲杠，使其運動同步”有點看不懂

其實就是絲杠帶滑塊同步運動。但是預裝時如果誤差太大預裝力就會太大，影響滾珠絲杠壽命。
因為黑色位置是固定的，所以越靠近黑色端，尺寸誤差的影響越大。

這種結構沒怎么見到過。。。為啥不固定電機和絲杠，讓絲杠螺母帶動紅色部分活動呢。或者齒輪齒條，精度要求不高考慮同步帶。

直線導軌配絲杠的基礎模型，THK有詳細的設計資料，包括導軌安裝面尺寸精度要求，可以參考下。
