求助大平板浮動結構

查看數: 10594 | 評論數: 19 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-11-1 16:07

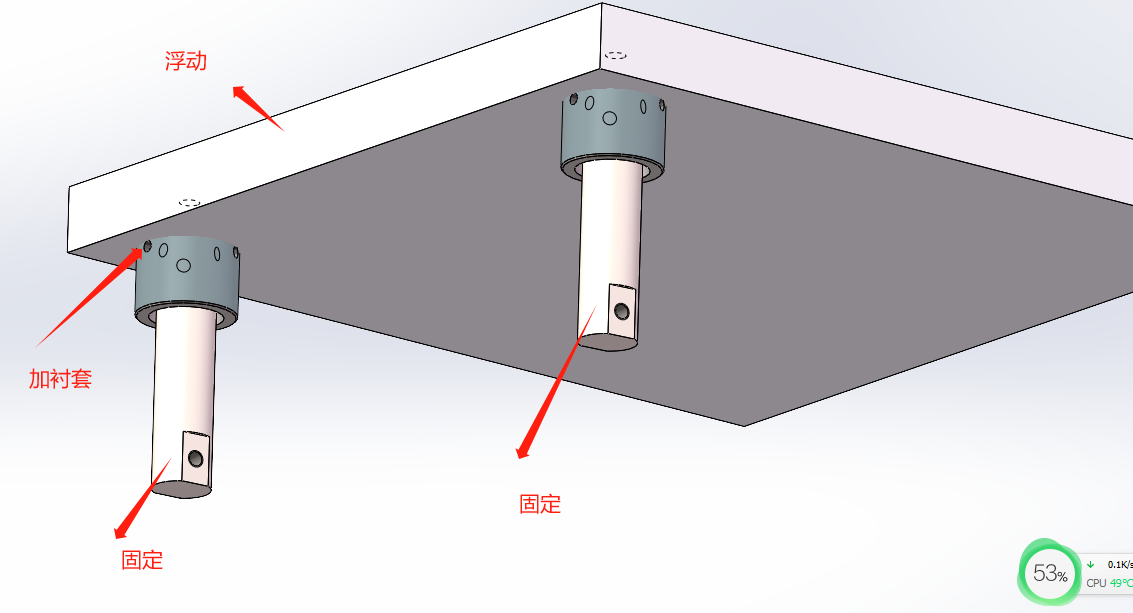

如圖，設計一個合裝機構，要求其中上面大板受外力時可以浮動，正常狀態是保持靜止不動，現在采用球頭柱塞來限位，結果發現大板大板受力時球頭柱塞彈力太小，沒法復原了，又想了一個結構（類似兩個襯 ...

回復

564156415gdr 發表于 2024-3-29 23:59:40

做成了嗎老哥

小強XXXXX 發表于 2024-3-28 10:44:00

可以去參考機器人末端浮動裝置，

菜又愛玩 發表于 2024-3-27 19:29:49

根據受力計算后，確定彈簧尺寸，再給彈簧做一個配套伸縮套筒，可以保證只有Z方向的浮動

符強FQ 發表于 2024-3-14 09:50:49

如果是上下前后左右都要跳動的話！建議在一個萬向軸的上前后左右都裝上彈簧，只有下留出一方作為向下的連接桿。這樣子振動的每個方向都有量了！只是上面的那個彈簧選型時，可能要算一下承重。也就是平臺的重量要大概算一下！

符強FQ 發表于 2024-3-13 19:52:26

能不能看一下你具體的要求，是不是就一個振動工作臺？你那幾個圖無法確定你要的結果。。。

明明Jim 發表于 2024-3-13 17:29:16

X,Y水平浮動還是繞Z軸轉動

學渣渣 發表于 2024-1-15 18:37:00

阿酷12 發表于 2023-11-1 16:31
直接加大彈簧不是更好嗎

對啊，簡單粗暴

jhj325 發表于 2023-11-2 09:38:24

有個標準件叫P-XY,你可以上網找一下，就是價格有點高，另外交期也比較長

是聯軸器嗎？搜出來的都是一些藍牙功放板之類啥的？發表于 2023-11-2 10:17

麥哥123 發表于 2023-11-1 20:20:51

SMC有一種浮動氣缸，通氣后擺正姿態，斷氣360°浮動

不方便用氣動以及電動結構，只能用純機械結構發表于 2023-11-2 10:13
