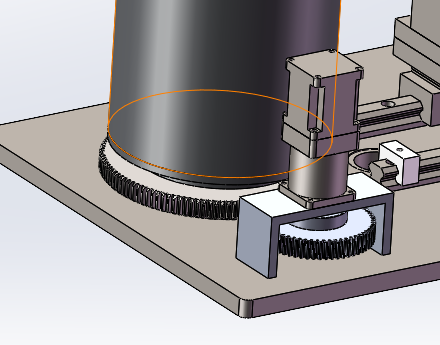

電機帶動齒輪，驅動另一個齒輪，電機固定需要留調整間隙，并在電機固定板外側需要設有調節防松機構

冷水黃金 發表于 2023-10-31 16:44
不高的話，建議采用焊接后精密加工，與面板采用定位銷＋螺釘，與減速器采用止配合。
盡量采用機床加工保證 ...

電機座的設計需要修改嗎，這個外形我不太確定是否合適

不高的話，建議采用焊接后精密加工，與面板采用定位銷＋螺釘，與減速器采用止配合。
盡量采用機床加工保證，而不要采用槽形調整。

東北制造 發表于 2023-10-31 15:23
(๑•̀ㅂ•́)و✧:;這結構確實難受‼️

大佬，能私發郵箱嗎，我沒有120的權限
403853258@qq.com

hl90 發表于 2023-10-31 15:43
給幾個建議：
1.如圖的齒輪嚙合，給電機的安轉座要有可調節腰孔，不然實物嚙合有間隙，吃過這方面的虧。
...

感謝大佬建議，大佬的技術文檔一般在那個區域看呀

給幾個建議：
1.如圖的齒輪嚙合，給電機的安轉座要有可調節腰孔，不然實物嚙合有間隙，吃過這方面的虧。
2.遇到問題，先去沐風網搜，看一下別人怎么解決的。
3.沒事干，或者摸魚的時候多來論壇轉轉，有好些個大佬會發技術文檔，多發言攢威望，下載別人文檔的時候用到威望。關于電機選型，論壇里隨便找。

-YUN- 發表于 2023-10-31 15:35
四條鍍鉻棒撐起一塊板，我見很多非標設備都是這么做的

有圖嗎

東北制造 發表于 2023-10-31 15:23
(๑•̀ㅂ•́)و✧:;這結構確實難受‼️

大佬可以分享一下嗎

四條鍍鉻棒撐起一塊板，我見很多非標設備都是這么做的
