hl90 發表于 2023-11-8 17:57
具體情況具體對待哈，

比如說一個板，板上6個孔，有4個是對稱的，另外兩個不對稱的銷釘孔，

好的，謝謝。

零件精度要依據你最終設備的精度來，零件精度不存在高與低。

18322049501 發表于 2023-11-8 16:44
關于畫圖里面的對稱線，我請教下，一個視圖上如果大部分都是對稱的，只有少量特征不對稱，能不能畫對稱線 ...

具體情況具體對待哈，

比如說一個板，板上6個孔，有4個是對稱的，另外兩個不對稱的銷釘孔，

有兩種方法，對應不同的加工方式

第一種，4個對稱的繼續打對稱線，并且標注，上面兩個銷釘孔，以一側邊為基準，往過來拉尺寸，就意味著這兩個孔和對稱的四個孔在安裝上沒有一點關系，這兩個孔的基準是以邊為基準的。舉個不恰當的例子，如果加工劇中線找錯了，是的劇中孔是M6的圓柱頭螺絲的沉頭孔，通孔孔徑6.5，剛好劇中線偏了0.2，那這樣，銷釘孔可以裝上去，螺絲孔即使偏了，也是可以裝上去的。

第二種，4個對稱孔繼續打對稱線并標尺寸，兩個不對稱孔，以對稱線為基準，各拉各的尺寸線，這就意味著不對稱孔的基準是對稱線，和四個對稱孔在基準上是有關聯的，不恰當的例子是如果加工的時候劇中線找錯了，偏了一毫米，那么刨除干涉的影響，這個板還是能夠裝上去的。


根據機械制圖
零件的尺寸基準，根據作用，只有兩種：設計基準和工藝基準
用以確定零件在機器中準確位置的叫設計基準。
用以零件加工制造、測量、檢驗等工藝要求所選定的基準，稱為工藝基準。

hl90 發表于 2023-10-26 15:55
真讓人窩火，明明寫了，手機一滑，得重新寫；腿都蹲麻了

1.如果是對稱件，就要有對稱線，如果不是對稱， ...

關于畫圖里面的對稱線，我請教下，一個視圖上如果大部分都是對稱的，只有少量特征不對稱，能不能畫對稱線，然后使用對稱標注呢？

hl90 發表于 2023-10-26 15:55
真讓人窩火，明明寫了，手機一滑，得重新寫；腿都蹲麻了

1.如果是對稱件，就要有對稱線，如果不是對稱， ...

file:///C:\Users\CHUNWU~1.YUA\AppData\Local\Temp\SGPicFaceTpBq\19496\2965D818.png牛

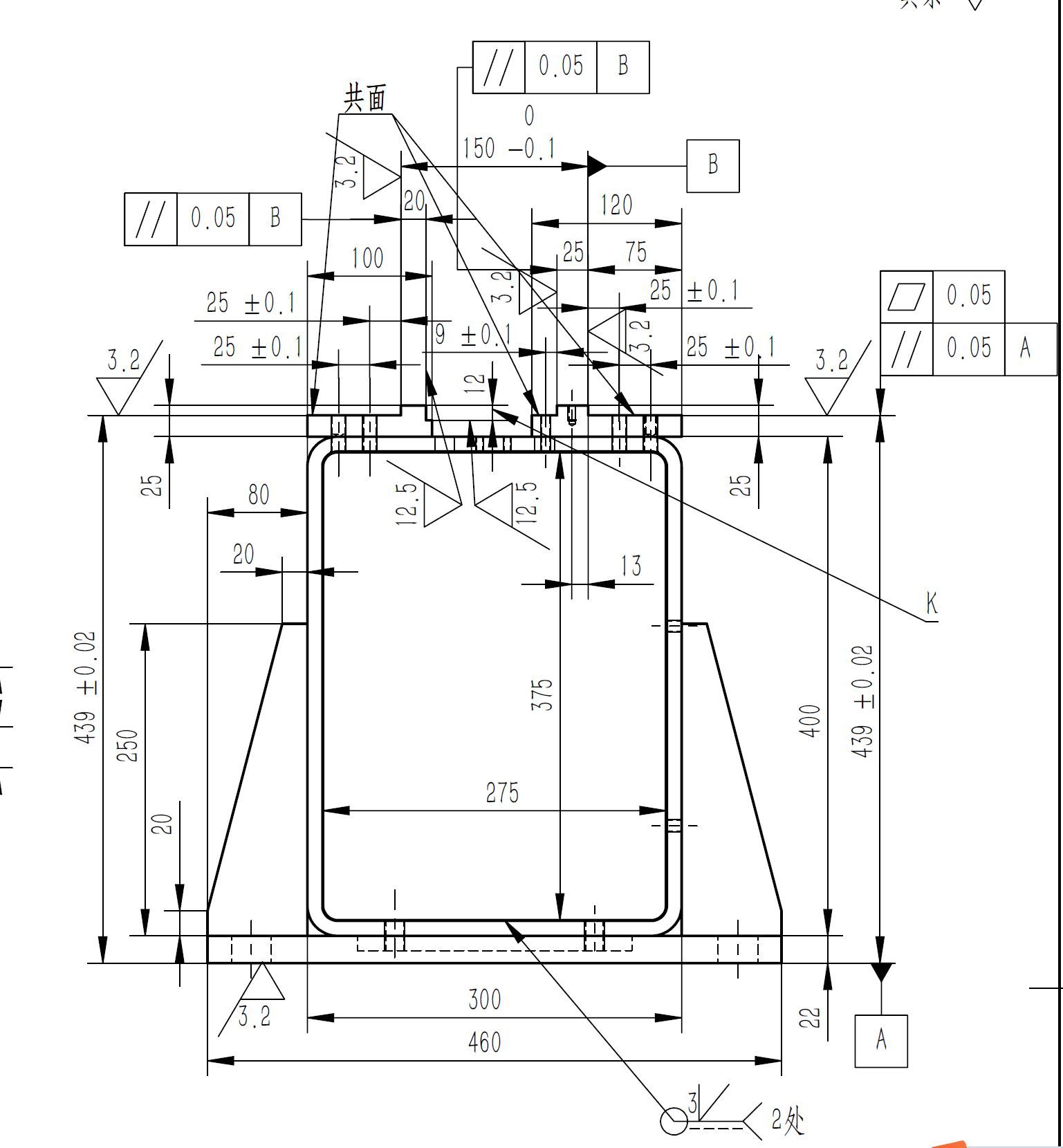

畫這圖就沒有考慮過廢品么？厚度12.5方管，光起吊都變形，而且還焊接那么長，焊好變形公差起碼5厘米，沒錯是5厘米左右，還加工個毛線

確實亂了點，基準的概念有點弱，加工是有工序步驟的，粗糙度、尺寸公差、形位公差這些都是有互相聯系的，不是隨便寫的，亂標的代價就是到實際加工的時候師傅會罵人的

這個精度完全可以加工出來。我們有做400x400，長6.4米都能達到要求。你是在哪里？我可以把加工商推給你。加工廠在深圳松崗那邊。

這圖真亂，就不能把比例放大？
