基本視圖規范貌似都沒有遵守。剖視圖右邊的視圖要用向視圖。

從圖紙的加工來說，這張圖是沒有問題，能加工，但從設計工程師的角度說，這張圖是不允許這樣畫的，我要求我的工程師必須保證圖紙的合規，符合邏輯，盡量不產生歧義，否則，由于歧義產生的加工錯誤，設計者是有責任的。對設計者的要求是盡量避免加工中有可能產生錯誤，同時如果產生錯誤，你必須保證是加工者操作和圖紙的理解的錯誤。

老馬識途. 發表于 2023-10-27 11:52
檢驗用什么圖？

批量的檢，一件兩件不檢，錯了報廢重做。
按現在鈑金制作的水平，只要不是畫圖錯誤，激光開料導致錯誤的概率是很小，那剩下的就是折彎，畢竟這個崗位還是以人操作居多，全自動沒普及。
所以就檢查折彎方向、尺寸、角度，基本沒問題

176058249 發表于 2023-10-21 13:54
對  一張展平 下料圖 ，  還有折彎尺寸 ，其它尺寸沒用

檢驗用什么圖？

和我畫的一樣的，太差 沒有美觀，線路不清晰

圖紙本身就是語言，能讓人看懂就行了。每個人都有自己的一套語言邏輯，何須強迫別人用你的邏輯呢。累不累

這個不是毛病，是可以這樣畫的，制圖標準上也有，是沒有問題的， 你可以去查查制圖標準，或者買一本機械制圖手冊，剖視圖是可以再投影的，但是要符合投影關系，有些復雜的零件 有6個視圖面，也是可以由剖視圖投影出來視圖的，很負責任的告訴你，沒有錯，我覺得您既然是一個全職審圖，那您也要看一些符合國標的制圖標準，不能您絕的錯 就是錯了，要有所依據，建議您再看一下制圖標準，您要是這樣審圖，被你審圖的那個人估計要難受死了

不對稱不應該有中心線

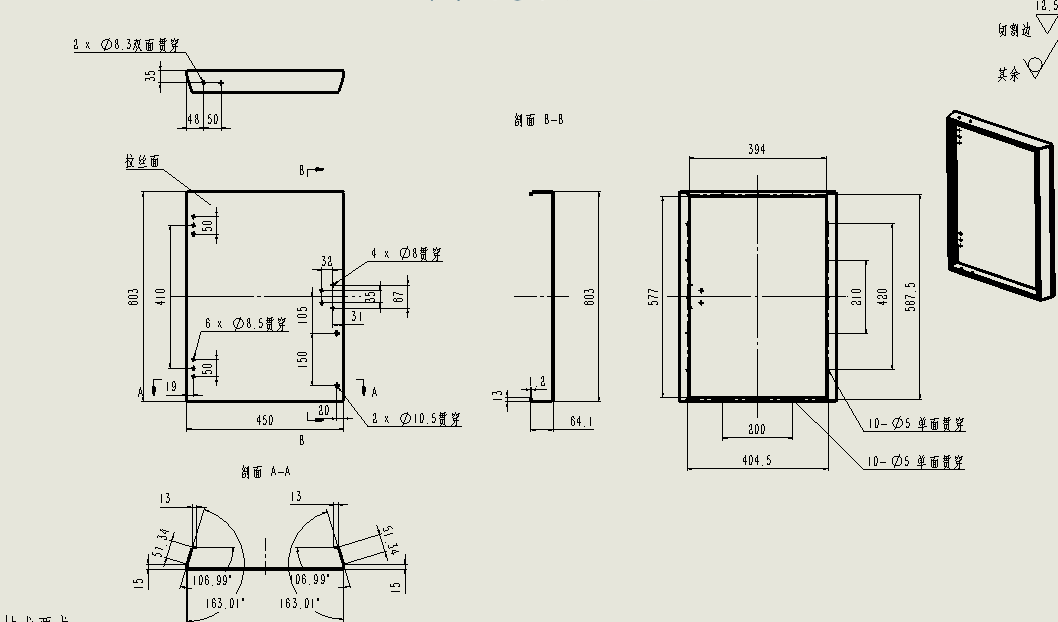

這個是我們公司的圖紙，您老給看看有什么問題
