求助：關于電機和軸的連接問題

查看數: 1298 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-10-18 09:32

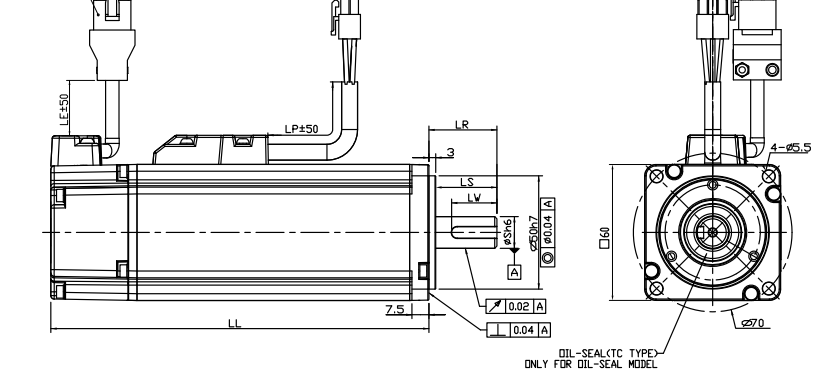

我現在做實驗需要把一根直徑為4mm，長為30mm的淬火鋼軸連接到伺服電機上，伺服電機帶鍵槽和螺紋孔，螺紋孔的公稱直徑也為4mm，孔的深度為15mm，鍵寬和鍵高都為5mm，鍵長為20mm。如果直接用螺紋連接或者通過聯軸器 ...

回復

空空的空 發表于 2023-10-18 11:56:52

電機的同軸度都0.04，可以找到合適的聯軸器

hoverin 發表于 2023-10-18 11:18:25

lee1231231 發表于 2023-10-18 10:35
請問能講解具體一點嗎，我之前沒用過脹套

圓錐開槽軸向壓緊抱住軸，可以參考刀柄夾緊銑刀，機械廠刀柄應該可以見到

lee1231231 發表于 2023-10-18 10:35:33

hoverin 發表于 2023-10-18 10:30
電機這一側參考脹套，軸這一側參考后拉刀桿

請問能講解具體一點嗎，我之前沒用過脹套

lee1231231 發表于 2023-10-18 10:33:47

尹志春發表于 2023-10-18 10:05
做個鋼性聯軸器，同心度能到0.01以內，

請問是0.01mm嗎，那是需要定制嗎

不用定制，發表于 2023-10-18 10:37

hoverin 發表于 2023-10-18 10:30:15

電機這一側參考脹套，軸這一側參考后拉刀桿

尹志春 發表于 2023-10-18 10:05:16

做個鋼性聯軸器，同心度能到0.01以內，

longyucanghai 發表于 2023-10-18 09:51:38

聯軸器本身就有中和不同心的作用，肯定沒有絕對的同心啊
