求助DS是什么意思

查看數: 2390 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-10-13 08:11

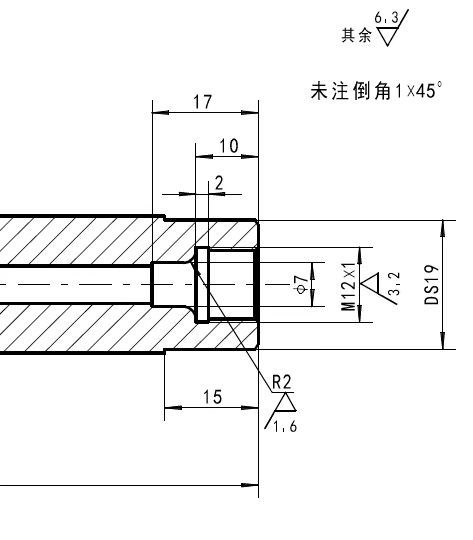

最右側的尺寸DS19是什么意思，對邊，四方，六方，還是其他什么東西？補充內容 (2023-10-20 21:55): 材質是316不銹鋼，R2的加工方法我也不知道，可能是專用刀具？ ...

回復

劉大官人 發表于 2023-10-13 14:37:38

喂我袋鹽發表于 2023-10-13 13:53
你什么材質？

先考慮車，不行就電火花。

我是看到他的圖紙，考慮這個活的加工的時候問了一下這個孔內弧形是如何干比較好，電火花成本很高了，又慢

喂我袋鹽 發表于 2023-10-13 13:53:57

劉大官人發表于 2023-10-13 13:40
錯了，外面孔徑小，有成型刀具也進不去，沒看仔細

你什么材質？

先考慮車，不行就電火花。

劉大官人 發表于 2023-10-13 13:40:52

喂我袋鹽發表于 2023-10-13 12:07
車

錯了，外面孔徑小，有成型刀具也進不去，沒看仔細

劉大官人 發表于 2023-10-13 13:40:12

喂我袋鹽發表于 2023-10-13 12:07
車

沒有相對應的成型刀具嗎

喂我袋鹽 發表于 2023-10-13 12:07:01

劉大官人發表于 2023-10-13 10:08
請問圖中孔內的圓角如何做出呢

車

零分貝大衛 發表于 2023-10-13 10:54:47

螺紋直徑

FKUEDEJXSQ2 發表于 2023-10-13 10:17:54

直徑

劉大官人 發表于 2023-10-13 10:08:23

加肥貓devil 發表于 2023-10-13 09:24
像是鬼佬的圖紙，DS表示外徑。
這個圖感覺丟了尺寸公差和形位公差，出的很粗糙啊

請問圖中孔內的圓角如何做出呢

加肥貓devil 發表于 2023-10-13 09:24:35

像是鬼佬的圖紙，DS表示外徑。
這個圖感覺丟了尺寸公差和形位公差，出的很粗糙啊
