求助，一種水平推動實現擺動的機構

查看數: 1354 | 評論數: 6 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2023-10-12 09:27

正文摘要:

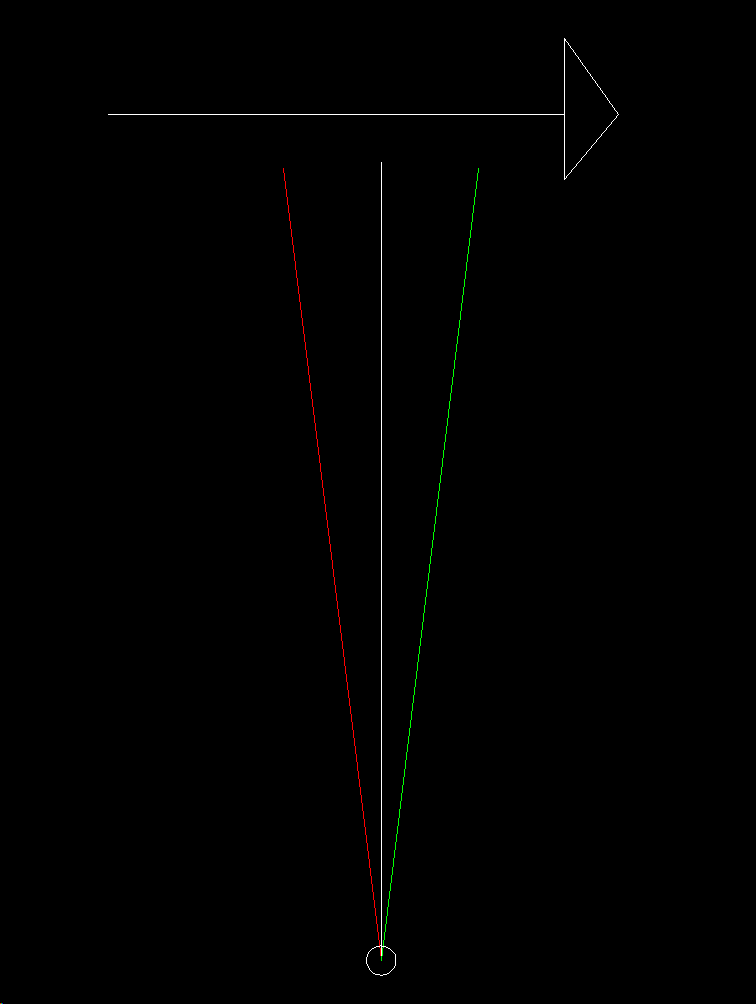

本帖最后由 LitCUI 于 2023-10-12 09:31 編輯 大佬們求助，如圖有一組長四米的桿（橫向排列大概11根），低端連接旋轉中心，在上端有電機水平推動桿實現擺動90°±7°，垂直方向變動30mm，紅色是-7°，白色是垂 ...

回復

上梁 發表于 2023-10-12 14:25:48
1


fiyu1314 發表于 2023-10-12 14:15:20
  機械設計，前幾頁 是不是有個 農村杠桿的水井 打水的結構。  杠桿端就是圓弧運動，水井就是 直線運動。
FKUEDEJXSQ2 發表于 2023-10-12 13:48:56
連桿
蘿卜包呀 發表于 2023-10-12 11:23:44
滑塊機構或者連桿機構都可以

點評

感謝  發表于 2023-10-12 13:13
大龍須虎 發表于 2023-10-12 11:11:12


滑塊



點評

感謝  發表于 2023-10-12 13:13
shentu 發表于 2023-10-12 09:52:12
。。。。。。。。。這，方法太多了吧。。。。。中間加個板，只推和拉，并不與水平的塊固定聯接，相互之間可以滑移，不就解決了。

曲型的四連桿機構，你這目前就三個構件，擺桿，水平桿，以及機架，你還差一個隨動桿。。。。。

點評

大佬能畫個簡圖嗎  發表于 2023-10-12 11:02
