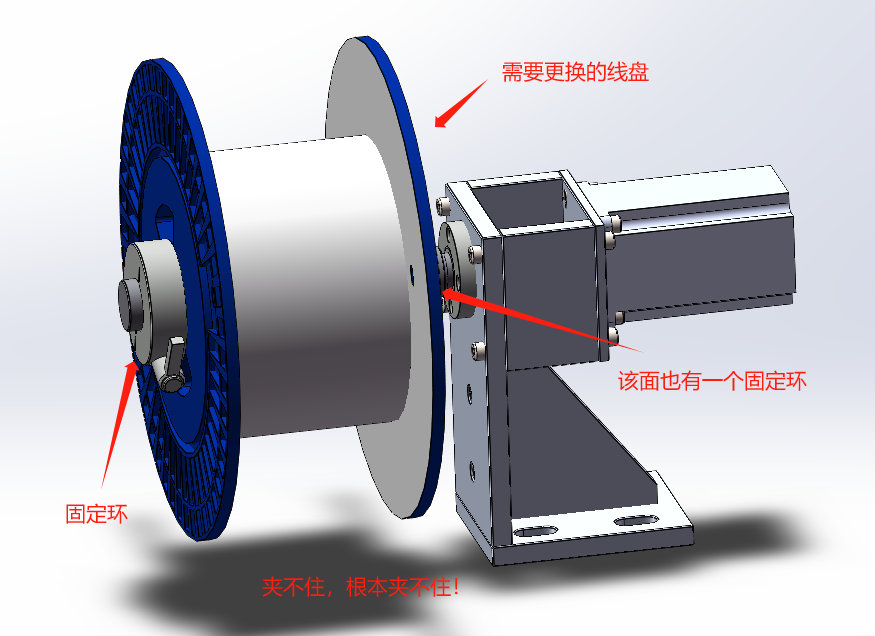

正文摘要:如題，我這邊加工完成后需要更換線盤，但是我現在用 的方法是在轉軸上兩端用固定環去卡住線盤，然后線盤和轉軸一起旋轉，但是目前就是有個特別大的問題，就是兩側用固定環卡住線盤夾緊力不夠，稍微一使勁線盤就松了 ... |
| 個人認為 做個鈑金件利用那個夾緊環的手柄那個螺紋 把手柄當螺栓 固定一下就行了 看情況不用精確計算都 |
| 我覺得這個設計可以更好的優化一下，一個固定端，一個從動端，固定端輸伺服出動力，從動端夾緊的時候用氣缸來實現夾緊力 |
| 內側在錐度的固定頂錐，帶隨動銷，外側帶錐度的梯形螺母，直接擰死，要注意旋轉問題 |
| 使用帶錐度凸塊，方便和法蘭盤上的孔對上。 |
寒風123 發表于 2023-9-27 08:40 老哥有這個凸臺的尺碼嘛，謝謝拉 |
|
固定環用來左右限位就可以了，定位的話參考前面大哥的辦法，固定環內孔可以做大點，不用跟柱子精配合，能鎖緊就行了，固定環加凸臺銷，兩個凸臺貼著料盤兩個方向的凹點鎖緊固定環，正反轉都可以帶著料盤轉了 |
|
參考自動打包機的帶盤，軸端加工螺紋，注意旋向和線盤轉向的關系 |
kongping 發表于 2023-9-26 19:54 老哥，如果要是電機反轉，這個是不是有一定的間隙啊 |
oceantomas 發表于 2023-9-27 11:55 效果不是很好 |
