求助，繼上篇硅膠管切割機改進，大佬們幫忙看看可以嗎

查看數: 1730 | 評論數: 6 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2023-9-20 17:18

正文摘要:

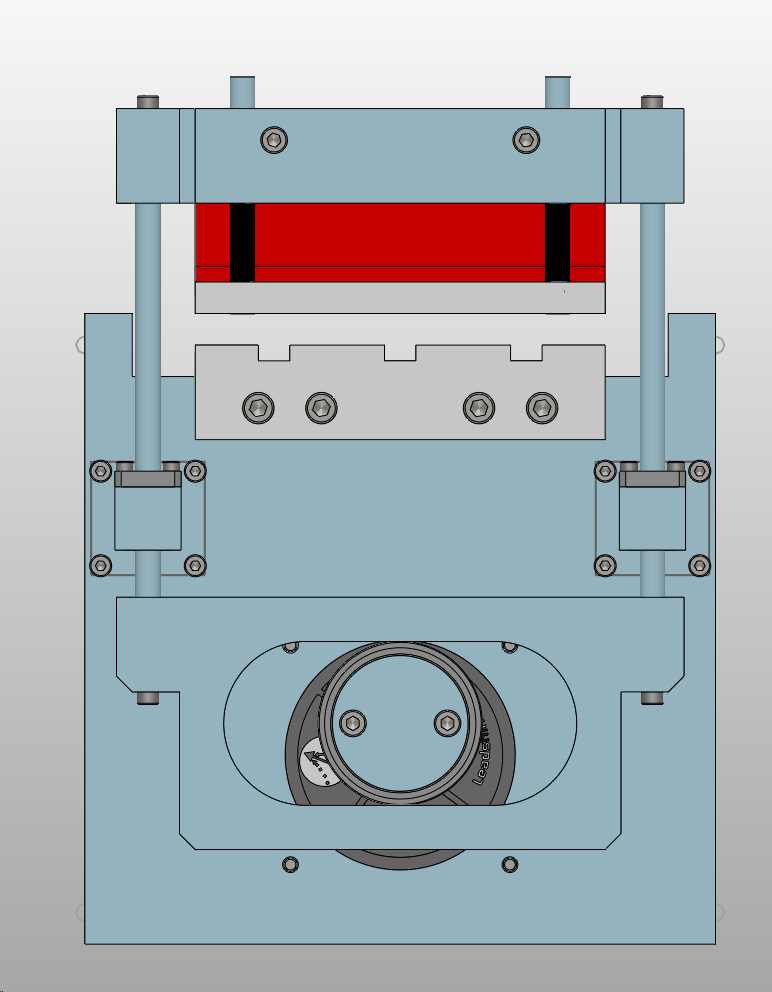

本帖最后由 LitCUI 于 2023-9-20 17:22 編輯 感謝大佬們給的建議，這是改進后的，紅色是刀片，白色是尼龍，黑色是彈簧（外徑8mm，自由長度25mm），驅動是86電機帶著凸輪實現刀具上下切割行程20mm，彈簧壓緊塊的連 ...

回復

上梁 發表于 2023-9-21 09:39:45
導桿滑座固定塊要么加定位，要么2個做成1個整體，避免運行犯別

點評

為了提攜年輕一代的機械設計水平，回饋社會。 自2024年5月起，我每天發貼。 請進入機械社區論壇后， 在左上角輸入以下這些欄目，就可以與我相互交流、共同學習進步： 機械制圖； 機械工藝與材料； 機械設計心路   發表于 2024-7-9 08:57
好的謝謝  發表于 2023-9-21 09:58
caixun 發表于 2023-9-21 09:35:45
caixun 發表于 2023-9-21 08:32
整體升降用直線軸承是不是不好？個人意見

直線軸承還是有間隙的，不知是否會有影響，直線導軌能承受側向力，而且硅膠管不硬，是不是直接氣缸加直線軸承就可以了

點評

好的，謝謝  發表于 2023-9-21 09:58
dickych 發表于 2023-9-21 09:16:51
氣缸不是更方便？

點評

我也正在考慮換氣缸  發表于 2023-9-21 09:28
caixun 發表于 2023-9-21 08:32:25
整體升降用直線軸承是不是不好？個人意見

點評

大佬覺得用什么合適，給點意見，我是小白，了解的機構少  發表于 2023-9-21 08:35
莫BK 發表于 2023-9-20 20:35:48
導桿感覺有點細，導向有點短，其實直接做個導套，沿邊切，應該就可以了，刀利些。隨意鉆個孔，拿個刀片就可以試切了。

點評

是提升導桿有問題還是壓緊塊導桿  發表于 2023-9-21 08:12
東北制造 發表于 2023-9-20 17:30:01

(&#65377;&#65381;&#8704;&#65381;)&#65417;&#65438;:;伸進個小拇指,
試試看!╰(￣▽￣)╭

點評

給個優化方向唄，大佬  發表于 2023-9-21 08:11
ฅ( ̳• ◡ • ̳)ฅ:;結構上還可以更優化❗  發表于 2023-9-20 23:37
試機成本太高，領導肯定不批  發表于 2023-9-20 18:06
