負載是多大？非得用套嗎？
一堆圓錐滾子軸承中不中？

pengzhiping 發表于 2023-9-20 17:53
在理想情況下軸和套是同心是整個面接觸

  如果要做好是要計算的 鉸鏈靈活是要計算的 由于有偏載傾斜  加 ...

有沒有相關的文獻能看看，一般沒接觸到這么深

軸4兩端都得有限位

在理想情況下軸和套是同心是整個面接觸

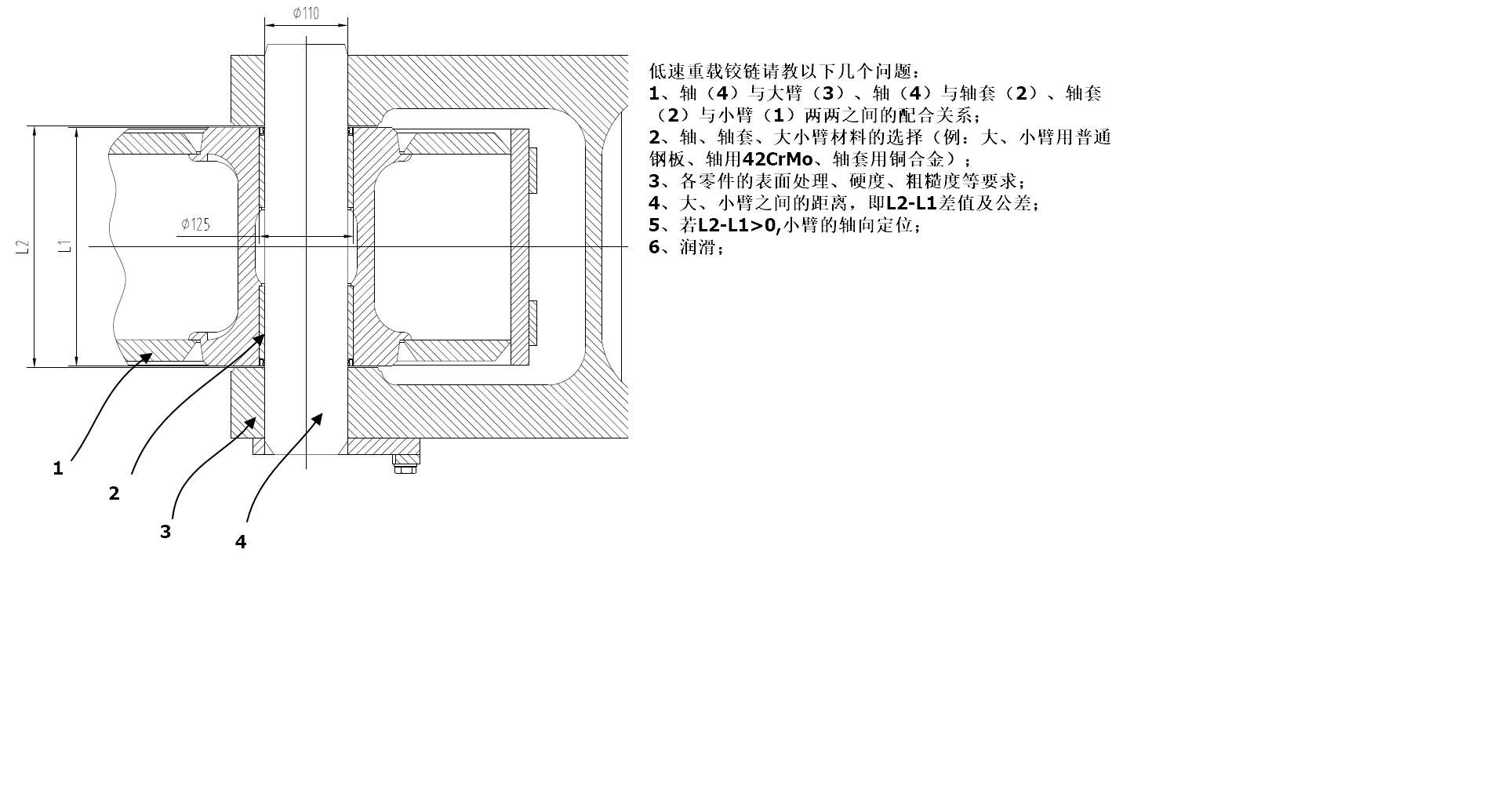

  如果要做好是要計算的 鉸鏈靈活是要計算的 由于有偏載傾斜  加上軸和套的間隙 形成如圖杠桿，先克服兩個摩擦力

所以N處的摩擦系數 軸套間隙 偏心負載參數列出后 解方程即可

針對配合方式，可以參考倍速鏈條的銷軸配合方式：（4）和（3）過盈配合；（4）和（2）間隙配合，降低相對轉動的磨損；（2）和（1）過盈配合；

不當之處，大家扔磚。

不知使用工況，怎可提出建議？（各零件間的配合關系？）

花錢請個靠譜的設計師吧

沒法解答！上學時候的應用題給出已知條件求未知，你這已知條件缺失太多了，無法給予幫助。
