同意9樓的觀點。

這個需要計算

錐套就算利用摩擦力來帶動皮帶輪   這個楔角可以根據 力的分量進行計算

螺絲的鎖緊力=F/tan（a） F為張緊力  a錐套的錐角 銳角

整體分析后  再拉驗證 螺絲自身的強度校對

具體查手冊 根據螺絲的許應用強度 校對即可

你這結構加工難，成本高，不如帶輪設計成直孔配成品帶輪，

紙或者橡皮泥都可以！
你說不合理？誰特么知道你干啥用的！

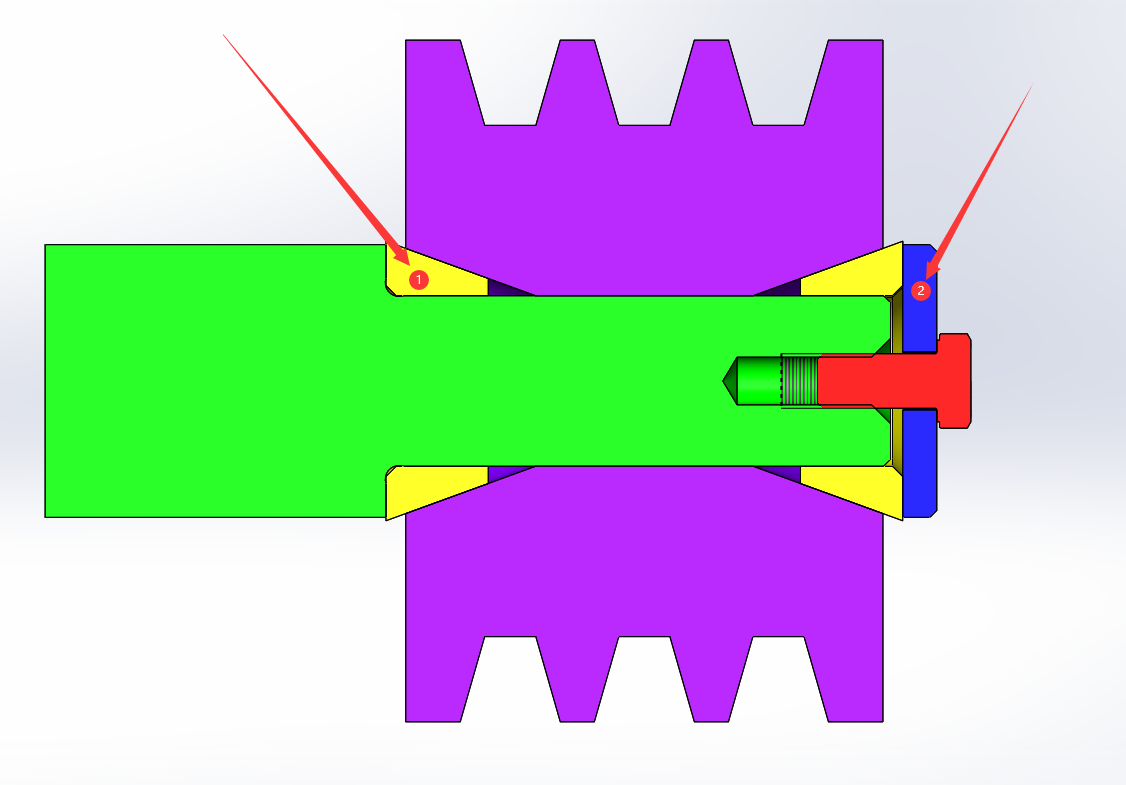

為什么要雙錐套呢？明明綠色的軸可以做成錐的

看結構是皮帶輪，考慮皮帶輪的傳遞的轉矩不是很大，且你這種這結構也決定傳遞的轉矩大不了，因此建議錐套用銅套即可，至于端蓋，考慮強度問題，略厚一點即可，這樣 就不會變形了。

得看工況

shentu 發表于 2023-9-10 22:48
這。。。。。。。沒工況，啥材料都可以。
如果非得指定一個，我覺得黃色的用橡膠或泡棉即可。。。。不服也 ...

1. 目測是不能自鎖的那種

復制代碼

錐套不能自鎖怎么說？

這。。。。。。。沒工況，啥材料都可以。
如果非得指定一個，我覺得黃色的用橡膠或泡棉即可。。。。不服也不接受反駁。
而且，這角度，如果是鋼質材料，目測是不能自鎖的那種，這種設計真的需要多反思一下。
