請教懸臂軸在板子上的固定方式

查看數: 3782 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-9-7 16:17

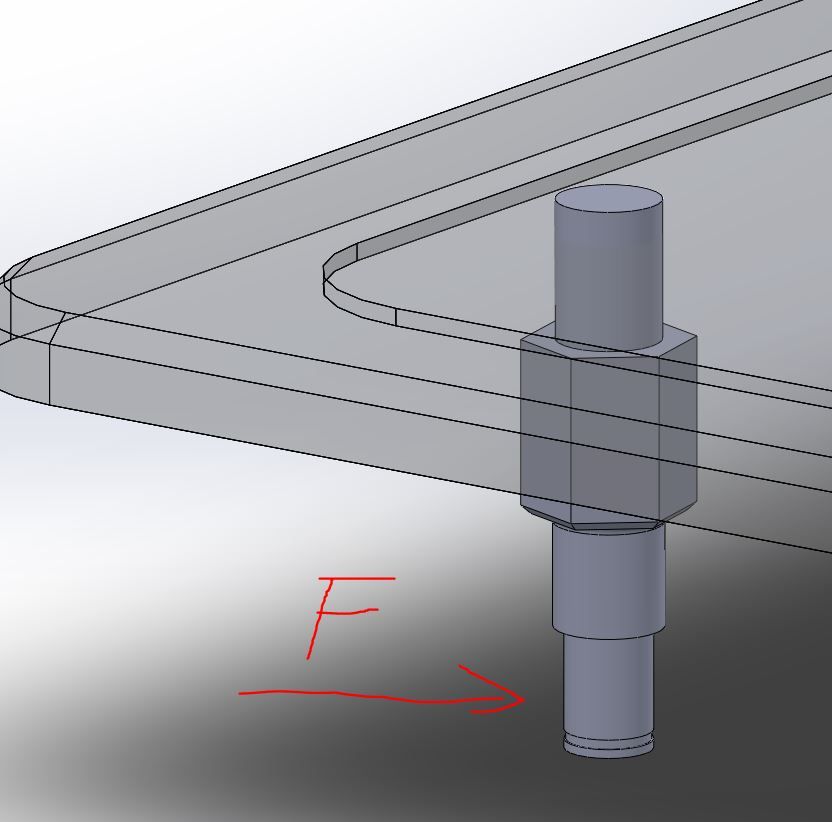

本帖最后由妖洞兩拐于 2023-9-7 17:06 編輯懸臂軸，懸臂距離約40毫米，軸受到的彎矩約為20000牛.mm軸的一端固定在鋁板上，起初考慮是軸上加工外螺紋，然后板子加工螺紋孔擰入；但板子比較薄，大概不到10毫米 ...

回復

風之鯤 發表于 2023-9-11 21:46:42

軸上長個法蘭腳，然后再跟板固定，四顆螺栓起步

妖洞兩拐 發表于 2023-9-11 17:37:43

|wang123jun發表于 09-11 16:39如果尺寸允許，建議將六方部位，改成一個平板，可以多安裝幾個沉頭螺釘，受力會好一些<br>

謝謝各位，看了各位的建議，我有思路了，只能軸上搞個法蘭，加工余量有點大

妖洞兩拐 發表于 2023-9-11 17:35:58

|leioukupo發表于 09-08 08:15肯定不妥，你板子10mm都不到，再打個沉頭孔，更薄了，不知道焊接行不行

焊接麻煩，板子是鋁合金，軸是不銹鋼的

wang123jun 發表于 2023-9-11 16:39:32

如果尺寸允許，建議將六方部位，改成一個平板，可以多安裝幾個沉頭螺釘，受力會好一些

fsqr178713 發表于 2023-9-11 16:06:09

做塊板和軸焊一起，整體用幾個螺絲鎖在鋁板上

斯文棒棒 發表于 2023-9-11 14:20:04

上圖上模型

妖洞兩拐 發表于 2023-9-8 11:39:54

東海fyh126 發表于 2023-9-8 08:55
20000牛.mm這個？超過板材許用應力了吧。。。。。。

這個是懸臂軸的彎矩，老兄你怎么能判斷出板子的應力？

東海fyh126 發表于 2023-9-8 08:55:54

20000牛.mm這個？超過板材許用應力了吧。。。。。。
