第一種沒用調用，雖然與軸承接觸面大了，但是擋圈左側是空的，還是矩形實用

第二種適用臺肩和圓角不標準處的緊固，對加工件的要求不高

具體看應用的場合

東海fyh126 發表于 2023-9-7 08:08
從制造工藝看，截面矩形的定位環更好，不容易發生變形。

第一種穩定，第二種省成本

huangsiwen 發表于 2023-9-6 21:56
感覺第二種好，第一種調心滾子軸承，內圈沒有完全接觸，受力不均。

都不審題看圖的么

都可以

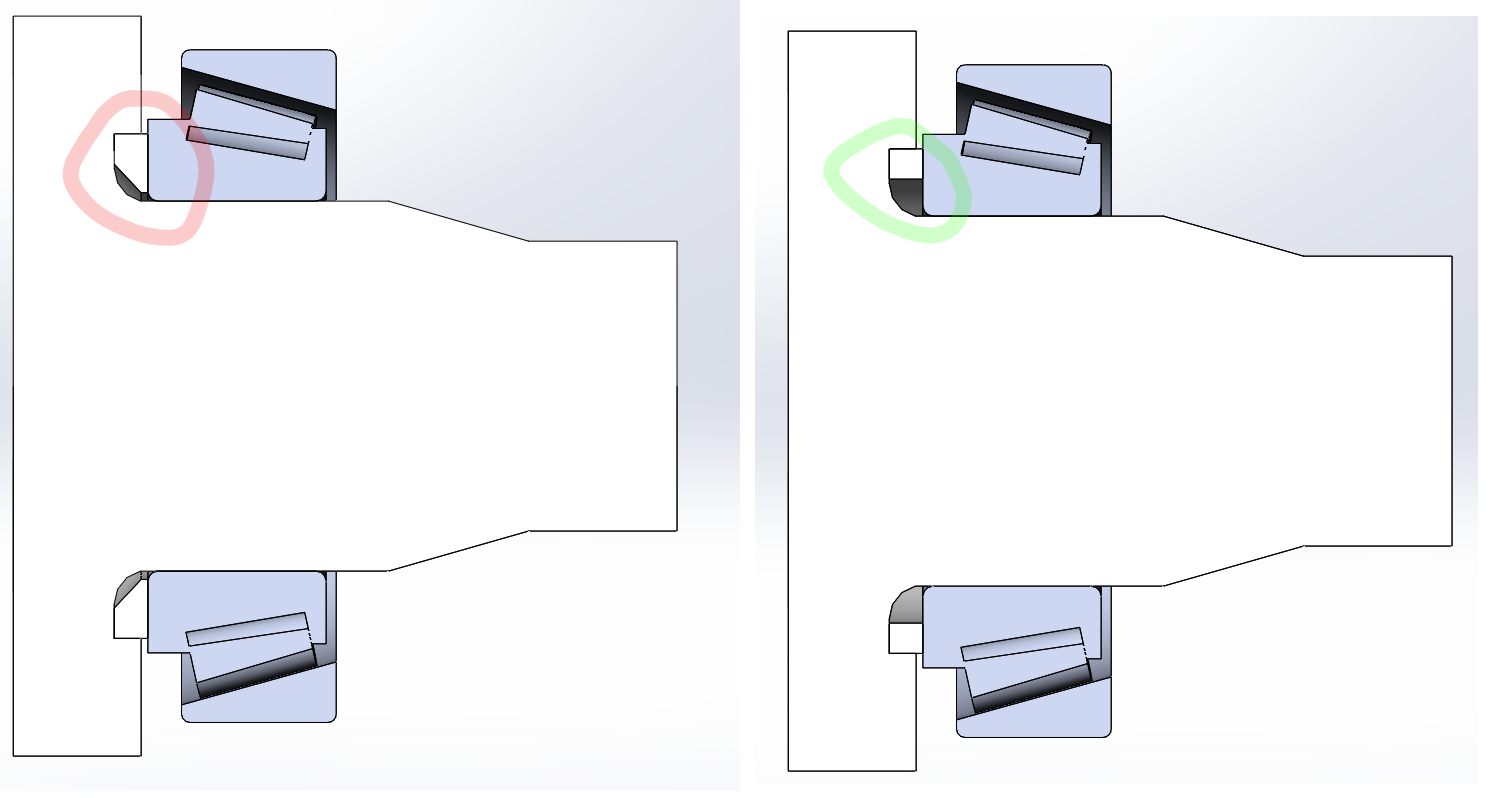

矩形截面的定位環和梯形截面的定位環，第一種會不會接觸面更大點？

從制造工藝看，截面矩形的定位環更好，不容易發生變形。

看著就是倒圓角的大小的區別？第一個倒圓角太大了？
