設計導軌校核

查看數: 3411 | 評論數: 17 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-9-6 18:13

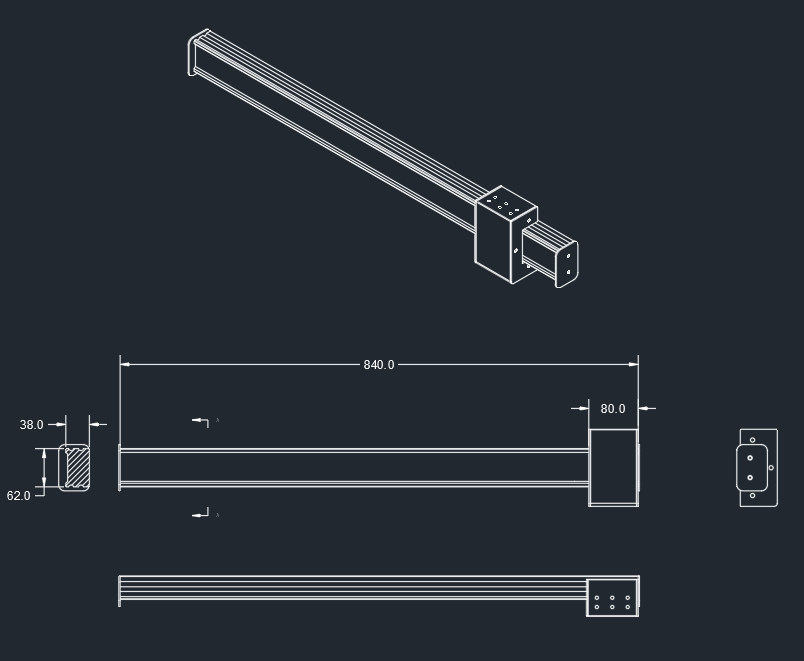

如題，老板讓設計一款導軌，導軌長度840mm,滑塊長80mm,導軌安裝到框架上，左右各裝一處導軌，最大承重800KG。導軌和滑塊間有滾珠滑動。滑塊固定在機架上。滑塊尺寸和導軌尺寸見圖，材料用7075。下面是自己做的強度和 ...

回復

丹楓911 發表于 2023-9-7 14:56:28

那些年的那些年發表于 2023-9-7 14:54
哈哈老哥說懟。

我說得懟啊，我就是這么干的，我在那家公司技術都是我說了算，經理也得靠邊站

那些年的那些年 發表于 2023-9-7 14:54:42

丹楓911 發表于 2023-9-7 11:11
人家導軌表面都是淬火增加硬度的，你用7075你怎么搞，考慮過嗎？你是技術還是老板是技術，他說的如果是錯誤 ...

哈哈老哥說懟。

那些年的那些年 發表于 2023-9-7 14:53:55

落淚小丑發表于 2023-9-7 09:30
導軌跟滑塊之間用滾珠，這是點接觸，對于鋁合金來說硬度不夠，剛開始還好，當你運行一段時間后，你這個導軌 ...

好的，感謝兄指點

丹楓911 發表于 2023-9-7 11:11:37

人家導軌表面都是淬火增加硬度的，你用7075你怎么搞，考慮過嗎？你是技術還是老板是技術，他說的如果是錯誤的你不會懟他嗎，這種公司還干個屁，我們公司技術問題，老板從來都不參與。

上梁 發表于 2023-9-7 09:51:52

壽命計算，潤滑處理等，真是專業的事交給專業的人干，不然無用功

專搞機械設計 發表于 2023-9-7 09:35:56

這個設計極大可能是會失敗，強度校核不光是抗拉抗壓抗彎抗扭，還有接觸強度，疲勞強度

落淚小丑 發表于 2023-9-7 09:30:30

導軌跟滑塊之間用滾珠，這是點接觸，對于鋁合金來說硬度不夠，剛開始還好，當你運行一段時間后，你這個導軌可能都不能再跑了。跟老板說明有這樣的風險，還是要上，就試試咯，做好一段時間回來報個到。

力士樂導軌 發表于 2023-9-7 08:46:24

用你已知的參數對比品牌的樣本

FKUEDEJXSQ2 發表于 2023-9-7 08:41:33

有標準的賣
