發布時間: 2023-8-29 09:06

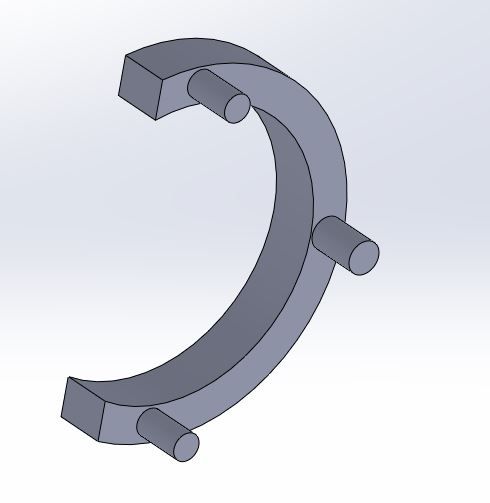

正文摘要:我讓一個零件和裝配體，在SolidWorks裝配體中進行正負30度旋轉，這個約束如何設定？ 我用高級配合里面的角度約束，發現實現不了 |
| 學習了 |
| 找到一個角度限位，設定轉動角度為0~60°. |
| 自己琢磨一下。這是基礎 |
| 需要有參考實體或參考基準面 |
| 負號了解一下。 |
| 最大是30°，最小還是30°，肯定搖不動~ |
| 我還是不太了解你說的沒實現是怎么樣的沒實現。也不太敢確定你圖中哪個是需要旋轉正負30的件。我大概說一下一般用的方式，你看看合不合適你的這種情況啊。1.旋轉軸的重合配合上。2.配合面的重合配合上。3，在“需要旋轉的件”和“與其相對旋轉的件”上各設立一個合適的基準面，讓這個面有角度配合。 |
|
本帖最后由 craly 于 2023-8-29 09:53 編輯 加個“-”就行了吧 |
|
建個裝配基準呢 |
