鋁型材面板安裝方式

查看數: 4800 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-8-24 12:52

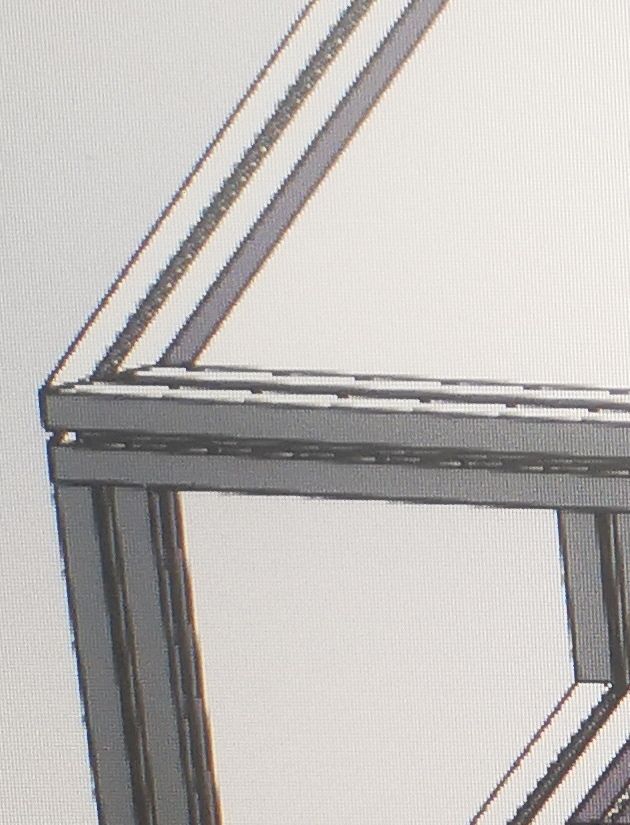

面板卡入鋁型材這是方式能用于承重30kg重物設計嘛？總體尺寸1500*1000*900。鋁型材規格是50*50。，面板需要下沉10-15mm,不能齊平。有沒有更合理的安裝方式 ...

回復

機械~啊哈 發表于 2023-9-9 15:45:31

做個亞克力板吶

上梁 發表于 2023-8-29 08:50:17

DUHAILE 發表于 2023-8-25 19:56
這種間隔塊滿足不了面板低于平面的距離，又要滿足整個框架重量輕

間隔塊自己設計就行，型材厚50mm，中間位置間隙按10mm，兩邊各有20mm余量，板厚最厚4mm,20-4+16.滿足下沉10-15mm的要求

kofu1223 發表于 2023-8-27 11:34:30

:):)

DUHAILE 發表于 2023-8-26 17:32:28

DUHAILE 發表于 2023-8-25 18:09
我也想過，但是被否決了，讓再想想。要盡量讓整個框架輕

又增加了重量

喂我袋鹽 發表于 2023-8-26 04:15:26

DUHAILE 發表于 2023-8-25 18:09
我也想過，但是被否決了，讓再想想。要盡量讓整個框架輕

否決的理由是什么？

DUHAILE 發表于 2023-8-25 19:56:58

上梁發表于 2023-8-25 09:23
可以按這個方式來

這種間隔塊滿足不了面板低于平面的距離，又要滿足整個框架重量輕

DUHAILE 發表于 2023-8-25 18:10:36

畫圖還是畫圖發表于 2023-8-24 16:59
可以試試像25*50/30*60這種鋁型材,面板下沉,在面板的下方用鋁型材角件支撐連接和安裝,這樣應該沒問題

想過，但是這樣的話整個重量又重了，在整個框架輕的情況下，我已經把面板改成PE板，6mm，不知道板厚會不會有問題

DUHAILE 發表于 2023-8-25 18:09:16

diuleilaomua 發表于 2023-8-24 15:00
直接鈑金折彎做個封板啊，用鋁型材槽安裝

我也想過，但是被否決了，讓再想想。要盡量讓整個框架輕

上梁 發表于 2023-8-25 09:23:54

可以按這個方式來
