2902007034 發表于 2023-9-5 11:37
還是按照圖去做的，有的老哥說兩端加彈簧，我也是覺得加彈簧比較好點，但是時間已經來不及了，只能按照這 ...

你這樣還是之前問題，兩邊導軌方向固定，板子將其連接成一體，加浮動頭和不夾有什么區別？不行將板子從中間斷開，浮頭加大跨兩邊板子，兩邊獨立傳動，后到達的浮頭傾斜加力

我感覺你純粹給自已制造問題，用兩個氣缸，零件少，又簡單，省錢。
現在這個結構加工要求高，裝配要求也高，容易憋住，然后會在軸承上產生很大側向力，很容易損壞。
還一個問題，本來就容易兩邊不平衡了，結果你緩沖器裝一邊，硬限位裝另一邊，結果氣缸下來，先撞到緩沖器，桿子歪一邊來，然后再撞到硬限位，桿子又歪另一邊去，跟蹺蹺板一樣。最后是一邊壓到光纖，另一邊壓不到光纖。

氣缸可以考慮換成這樣的

李茂99 發表于 2023-9-1 08:48
一周過去了，兄弟，開始調試了沒，說說效果一起學習學習？

這些東西一共花了3k，覺得貴不貴，我感覺也就2500左右

兩端加拉簧+氣缸+浮動接頭，兩端連接處放在兩導向軸中間，防止受力不均，犯別

2902007034 發表于 2023-8-25 13:29
老哥，我現在氣缸連接處用的浮動接頭，左右兩個板子用螺絲固定的，這個可以嗎，實際肯定是會有一些微量的 ...

一周過去了，兄弟，開始調試了沒，說說效果一起學習學習？

沒技術的技術員 發表于 2023-8-24 17:05
硬連接會導致兩邊有一邊夾不緊，兩邊加彈簧活接，彈簧要算下不然太軟太硬都會有問題

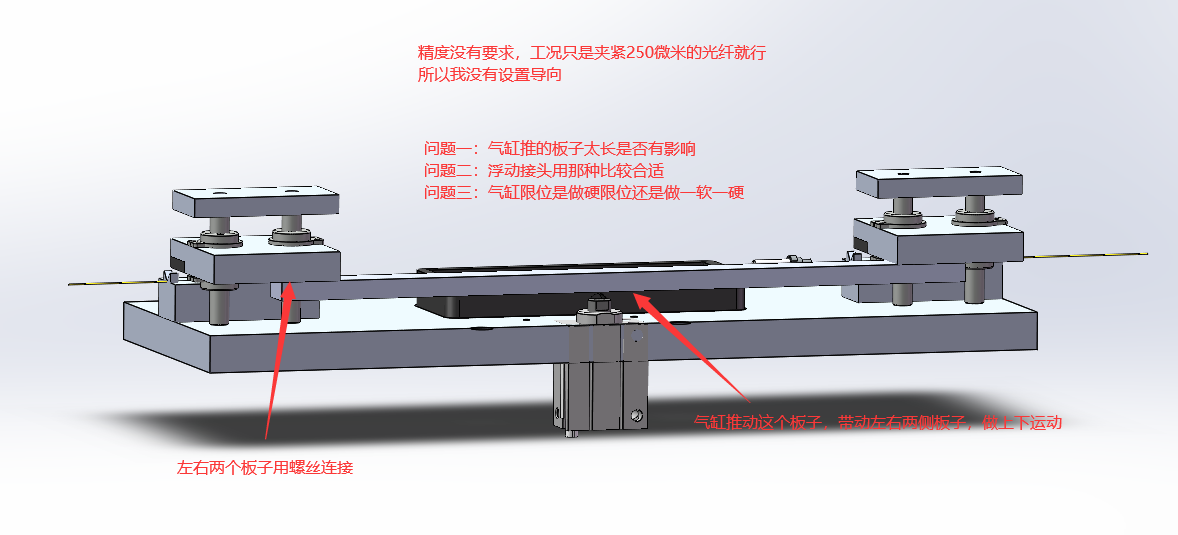

老哥，我現在氣缸連接處用的浮動接頭，左右兩個板子用螺絲固定的，這個可以嗎，實際肯定是會有一些微量的翹邊的，所以我想在板子下面裝個螺絲硬限位，然后到時候我手動慢慢調試唄，主要是時間太緊了，知道有很多問題，但是現在沒法去改了，先能出一版來用著，等后續再改進

李茂99 發表于 2023-8-25 08:58
多一句嘴哈，拋去兩邊不容易調平這個不講，直線軸承除非要求精密，否則都是和軸有間隙的，而且還不小，這個 ...

老哥，我現在氣缸連接處用的浮動接頭，左右兩個板子用螺絲固定的，這個可以嗎，實際肯定是會有一些微量的翹邊的，所以我想在板子下面裝個螺絲硬限位，然后到時候我手動慢慢調試唄，主要是時間太緊了，知道有很多問題，但是現在沒法去改了，先能出一版來用著，等后續再改進
