伺服驅動齒輪傳動多位置重復定位精度高嗎？

查看數: 6498 | 評論數: 27 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2023-8-20 15:04

正文摘要:

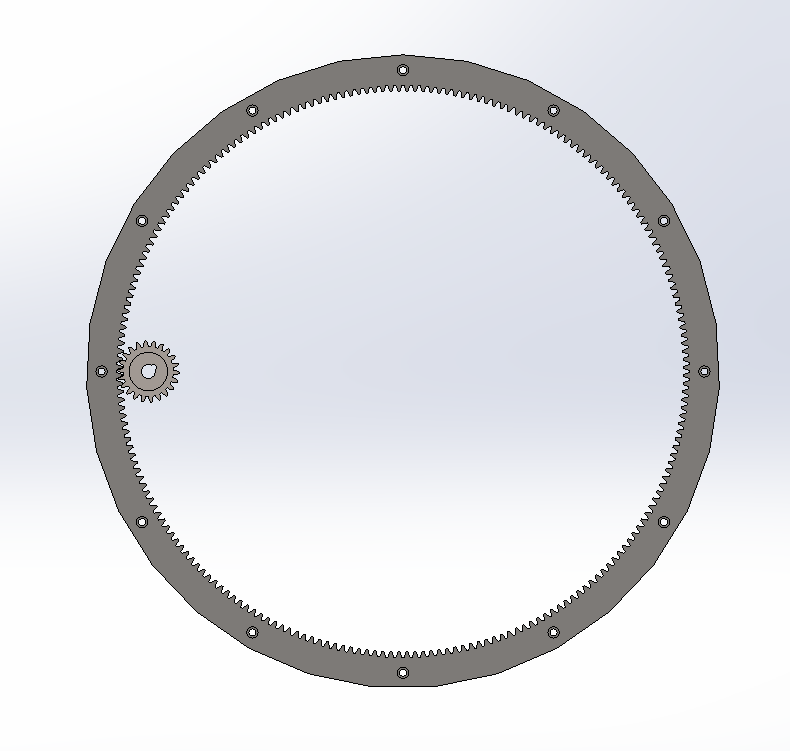

如圖伺服電機帶動外齒輪驅動內齒輪旋轉運動，工作中多位置重復定位精度靠譜嗎？比如內齒輪模數4，齒數220。

回復

春曉19901009 發表于 2023-8-31 17:38:32
學習了
micromould 發表于 2023-8-27 18:03:12
可以，最終決定精度的下是4模齒輪的齒隙，在0.2-0.3左右，所以你這個精度是沒問題的。
micromould 發表于 2023-8-27 18:01:32
可以的，你這個伺服電機如果加減速機的話精度在5弧分，齒輪的間隙在0.3以內，這個結構決定最終精度的就是齒隙，你查下國標齒隙表就可以了。精度在1mm以內絕對問題，正常在.5mm以內可以做到
騎著龍看海 發表于 2023-8-27 15:54:16
丹楓911 發表于 2023-8-21 17:22
你這加工這么大的齒輪，再配上旋轉軸承，軸承支座等等，算下來比凸輪分割器還貴啊，而且自己裝配風險增加

我問了做齒輪的，大齒輪2000多，小齒輪200多，軸承座和軸承大概1000多一套。
騎著龍看海 發表于 2023-8-27 15:49:32
LiNing_jrjub 發表于 2023-8-21 08:04
這和你齒輪的精度、軸承精度、裝配精度、配合間隙有關系
伺服電機的精度是沒問題的
不考慮成本的話，建議 ...

250DF凸輪分割器兩三萬，我這個要求的進度不高。
丹楓911 發表于 2023-8-21 17:22:31
你這加工這么大的齒輪，再配上旋轉軸承，軸承支座等等，算下來比凸輪分割器還貴啊，而且自己裝配風險增加
e29340 發表于 2023-8-21 16:48:21
騎著龍看海 發表于 2023-8-21 08:33
最好能到0.1，最后全部組裝完能到1毫米以內，我就滿足了，我這個東西精度不高。

剛想說你這精度多大，結果出來個0.1.你直接上吧，

點評

精度搞了怕不行呀，能用在提高精度。  發表于 2023-8-27 15:55
謙卑畏天恩 發表于 2023-8-21 15:50:09
小齒輪做成雙層錯位疊加的可以提高定位精度

點評

高  發表于 2023-8-27 15:55
FKUEDEJXSQ2 發表于 2023-8-21 14:03:25
高
