發布時間: 2023-8-18 14:22

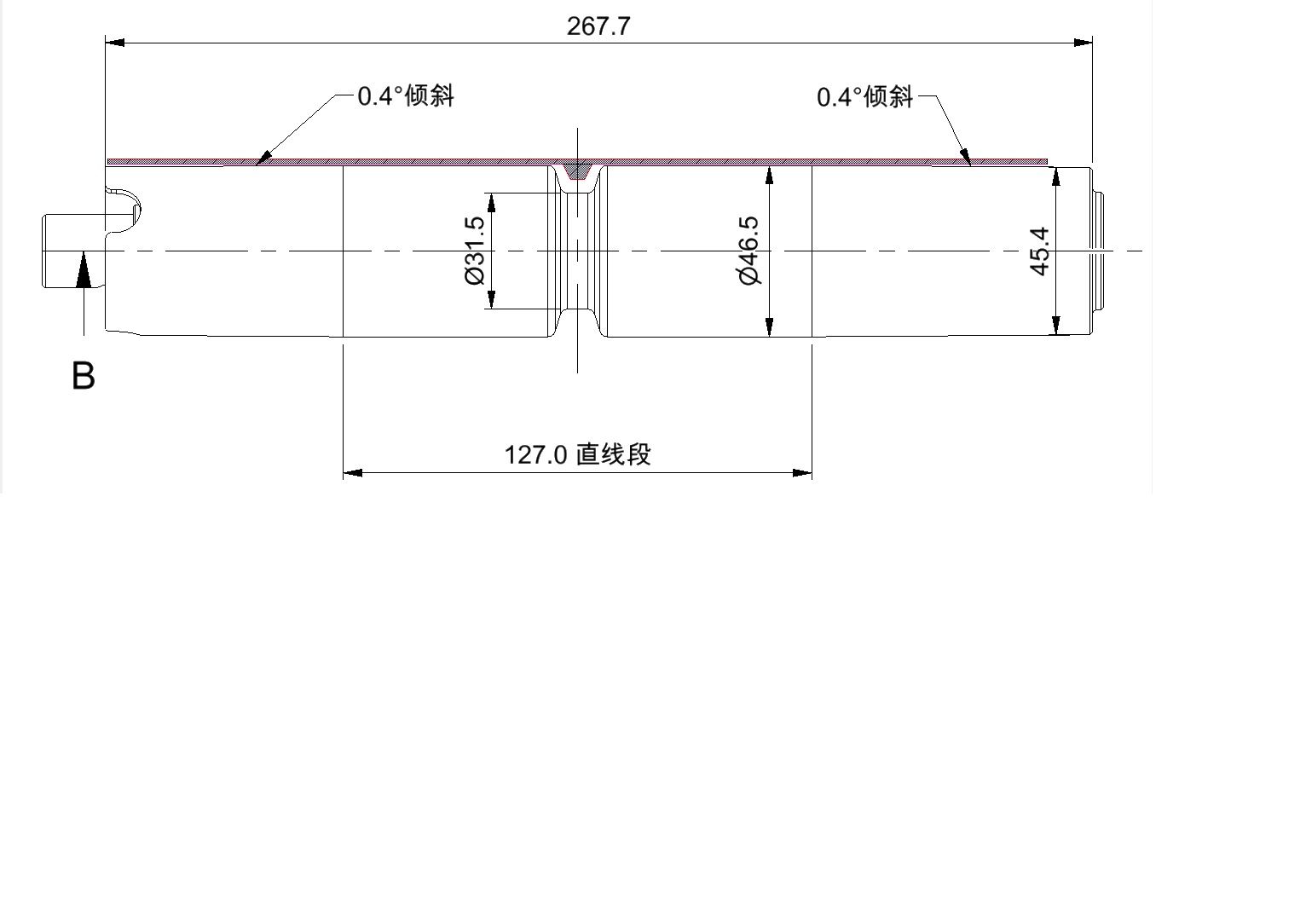

正文摘要:本帖最后由 飛鷹1987 于 2023-8-18 14:24 編輯 滾筒輸送帶，滾筒尺寸如下，皮帶為PU 1.5mm厚，線速度1.2米左右，空載運行時候發現皮帶往電機一邊偏移， 導致皮帶上導向條與滾筒V型槽側摩擦，發出吱吱聲 用水平尺 ... |
zchb123 發表于 2023-8-20 18:36 如何實現呢？以前沒用過，能不能直接在滾筒上銑個和皮帶同寬，同厚的平臺 |
逐夢2020 發表于 2023-8-19 17:58 1. 我也這樣想，準備改短，增加鼓形接觸面積 3. 從動輪是可以調節的，但是對電機這邊皮帶偏擺不起作用 4. 是調心軸承 |
我也注冊一個 發表于 2023-8-18 20:01 從動那邊可以前后調節，輸送帶長2米，從動一側調節只對從動那側偏擺調整有效，對電機這邊調節基本不起作用 |
| 皮帶側邊加防偏滾輪。 |
|
1.中間的直線段太長了，有個公式：中間的直線長度要小于0.4倍總長；直線段太長了實際上腰鼓結構就不起作用， 2.可能皮帶沒有張緊到位， 3.從動端滾筒要做成可以前后調節的； 4.軸承是不是調心球軸承？ |
| 我的建議一個是采用鼓形滾筒，二是調整滾筒兩側的張力螺釘。 |
我也注冊一個 發表于 2023-8-18 20:01 (ง •̀_•́)ง:;機械CAD沒有注冊®,看不到貼子, 發截圖吧✔～～～~~~···. |
| 皮帶機跑偏原因很多的，機架精度、皮帶接駁精度、裝配精度等等，前面這些精度不是圖紙上的0.0幾這種，基本都是毫米級別了。影響還是蠻大的。還有就是不要過于張緊，皮帶不打滑就夠了。 |
