新手求助，設計一款夾持光纖的夾具

查看數: 2701 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-8-17 10:26

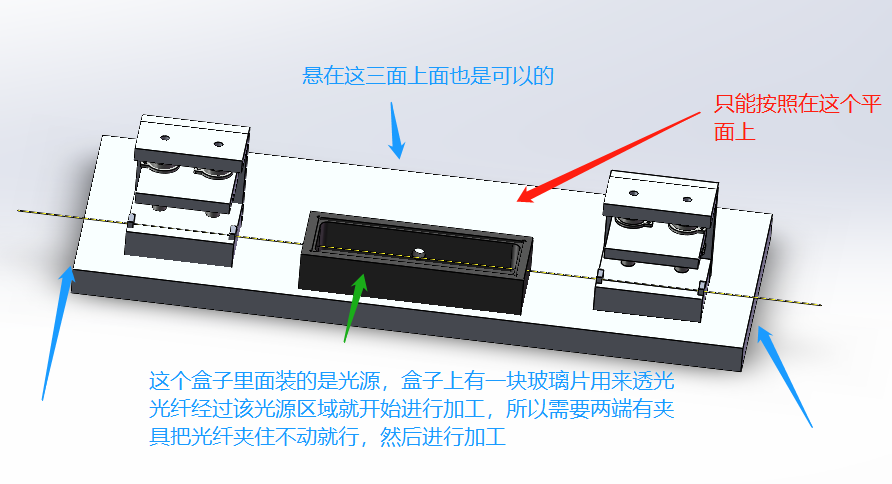

各位大佬老哥們，我這邊想要設計一款夾持250微米光纖的自動夾緊機構，由于上方和下方沒有空間，所以無論是氣缸還是電機都是需要在平面上安裝的，整體工況就是，兩端要有兩個自動夾具用來夾住250微米光纖保持不動， ...

回復

FKUEDEJXSQ2 發表于 2023-8-18 15:43:26

學習中

2902007034 發表于 2023-8-18 09:38:50

L5215 發表于 2023-8-17 19:18
一個軸上面裝兩個連板，帶動需要夾持的那塊運動的板，就可以實現一個電機驅動了吧！

連桿嗎？老哥能不能詳細說一下啊

L5215 發表于 2023-8-17 19:18:03

一個軸上面裝兩個連板，帶動需要夾持的那塊運動的板，就可以實現一個電機驅動了吧！

2902007034 發表于 2023-8-17 14:40:52

yddbs 發表于 2023-8-17 13:23
是兩頭送料還是一頭送料，一頭出

就是把一根光纖左右兩個端點用夾具給他夾住，然后在中心那個小盒子上面進行加工，就是這樣

yddbs 發表于 2023-8-17 13:23:00

是兩頭送料還是一頭送料，一頭出

2902007034 發表于 2023-8-17 11:09:23

shentu 發表于 2023-8-17 10:56
去參考一下光纖熔纖機的結構。
家里面的光纖被MOUSE給啃斷了，電信的小哥上門，就帶了這個東東，用法也和 ...

我就是參考他的來做的，但是它翻蓋夾緊是靠人工的，而我要做成自動的

shentu 發表于 2023-8-17 11:00:03

https://zhuanlan.zhihu.com/p/377451196
上面圖文介紹

shentu 發表于 2023-8-17 10:56:16

去參考一下光纖熔纖機的結構。
家里面的光纖被MOUSE給啃斷了，電信的小哥上門，就帶了這個東東，用法也和你描述的類似，兩端光纖剝出來，兩頭夾緊，關斷，熔纖。熔纖成功后有提示，自動斷電。
這種設備，不會太貴，有條件買一個，照著抄。

2902007034 發表于 2023-8-17 10:43:00

魚兒雷發表于 2023-8-17 10:38
先纏繞幾圈，再拉緊？

前面有緩沖機構，后面有張力輪
