理論力學-物體受力分析-二力桿問題

查看數: 2922 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-8-16 11:20

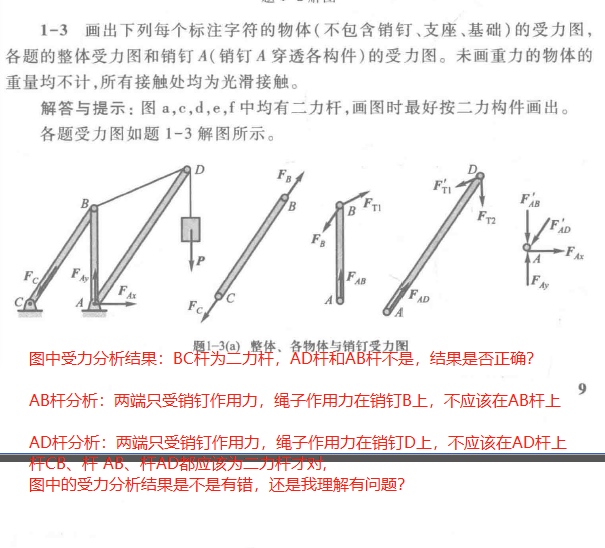

二力桿定義，只在兩個力的作用下平衡的構件。圖中為理論力學課后習題答案結果，有些地方沒能理解透徹，請大家指教。

回復

FKUEDEJXSQ2 發表于 2023-8-18 16:55:10

看不懂

627159748 發表于 2023-8-18 15:45:08

難

yzugwh 發表于 2023-8-18 01:05:51

都是二力桿

曾j 發表于 2023-8-16 14:25:03

剛性桿只有兩端受力，兩端又是鉸鏈，必然是二力桿。

湯圓園 發表于 2023-8-16 12:54:30

沒有矛盾啊，AD桿就是二力桿，答案中FT1‘和FT2的合力就是FAD',大小等于FAD方向相反，如果真要較真AD桿A處甚至可以寫成FAX和FAY

asang1860 發表于 2023-8-16 12:54:00

本帖最后由 asang1860 于 2023-8-16 12:55 編輯

pengzhiping 發表于 2023-8-16 11:49
主要學會拆分

CB和AB兩個桿鉸節B處進行分離

是不是這么理解 B點的銷釘和AB桿作為一個整體受力分析
D點的銷釘和AD桿作為一個整體受力分析，
分析的結果就如圖中所示。

Mxluck412 發表于 2023-8-16 11:56:38

1.若兩個構件通過光滑圓柱鉸鏈連接，可默認圓柱鉸鏈與其中一個構件固定在一起，此時存在作用力與反作用力關系
2.固定鉸鏈支座用兩個正交分力表示。

-YUN- 發表于 2023-8-16 11:51:07

我記得二力桿只受軸向拉力或壓力，AB桿上面鉸接點雖然受兩個力，但是這兩個力的合力通過桿AB在下鉸接點產生一個大小相等，方向相反的反作用力FAB，此時桿仍然是只受軸向力的，因為是鉸接，不產生彎矩，所以還是二力桿，這是我的理解，不知道合不合理

pengzhiping 發表于 2023-8-16 11:49:32

主要學會拆分

CB和AB兩個桿鉸節B處進行分離
讓把繩子的力攤在了 AB桿的B處反作用的CB的B處力符合了 2力桿

換句話說 CB的力FB 和 AB桿 B處(FB FT1合力) 大小相等方向相反
