你把應力圖或模型文檔發出來，大家幫你看看或算算。

綺羅羅 發表于 2023-8-15 15:23

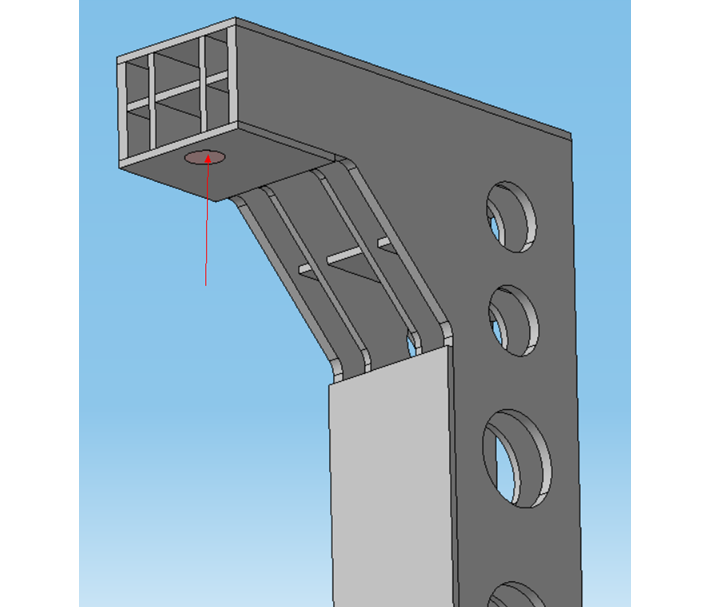

受力中心點正上方要裝東西，所以那里沒辦法避開。目前這個結構主要的問題是這個'‘7’形狀的架臺上側懸臂 ...

正中間避開，可以做成龍門嗎？不能龍門那可以把立柱延長，懸臂上側也加筋試試 還有改變性能除了改結構 變化最明顯就是改材料了 找硬度更高的材料試試

變形大無非就是剛度不夠，剛度不夠按剛度計算公式調整就是了，最直接的當然變成不是懸臂梁的，然后可以改290高度這個尺寸影響最大，然后就是寬度方向尺寸次之，最次的是改板厚，對于界面來說有加強，但其實剛度提示有限

作為焊接件，你這個結構過于復雜，不方便焊接

你這個整體是什么樣子？  是Ｃ形結構嗎？

筋的方式大有改進空間。

都受力分析了，你看哪里最紅，就修改哪里，

應該把有限元分析的結果圖放出來，要看哪里薄弱才能知道加強哪里，單純看圖去估測是不準確的。

我認為更改一下材料會更好。
很好奇是什么工況使用，對于變形量控制的這么嚴格。
是否考慮預變形的方式，空載時讓它在反方向變形0.5。加上負載就回來了。
或者加一個可調的墊片，受力后調整一下。
