發布時間: 2023-8-15 11:51

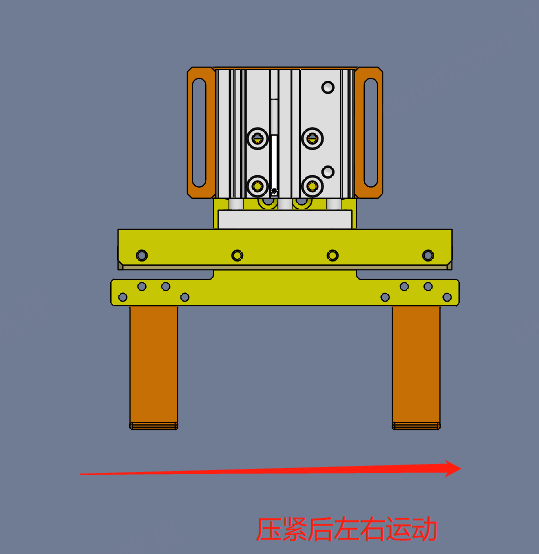

正文摘要:我選用了一款亞德客的氣缸， TCL12*25的三桿氣缸做壓緊使用。 但是在靜止狀態整體運動過程中，導桿斷裂。 我查了下手冊，沒有查到氣缸的側向力能承受多少。 大哥們有知道側向力在哪里查詢嗎。 ... |
conan_7035 發表于 2023-8-21 11:31 萬能的某寶 |
| 缸徑不夠 |
|
這張表在亞德客的官網在線手冊里面沒有了， 您這個實在哪里查到的，方便告知一下嗎。 按照這個表我們的側向力大概在20N左右，應該是小于表額定的25N的（12*25 TCL） |
| 用滑臺缸貴，也可以加導軌 導軌來承載 |
| 增加導軌組件。 |
| 問亞德客供應商就好了 |
你看看這表
|
|
1.缸徑太小 2.SMC有側向負載介紹 3.用滑臺氣缸 |
|
有側向力的時候建議用導軌氣缸，或者用一個筆形氣缸加一個小的直線導軌都可以。 普通氣缸在伸出狀態下允許的側向力其實是非常小的，亞德客的手冊上應該是可以查到側向力允許多少的 |
