集思廣議——如何快速移除還原振動盤，保證位置

查看數: 1543 | 評論數: 5 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2023-8-5 14:26

正文摘要:

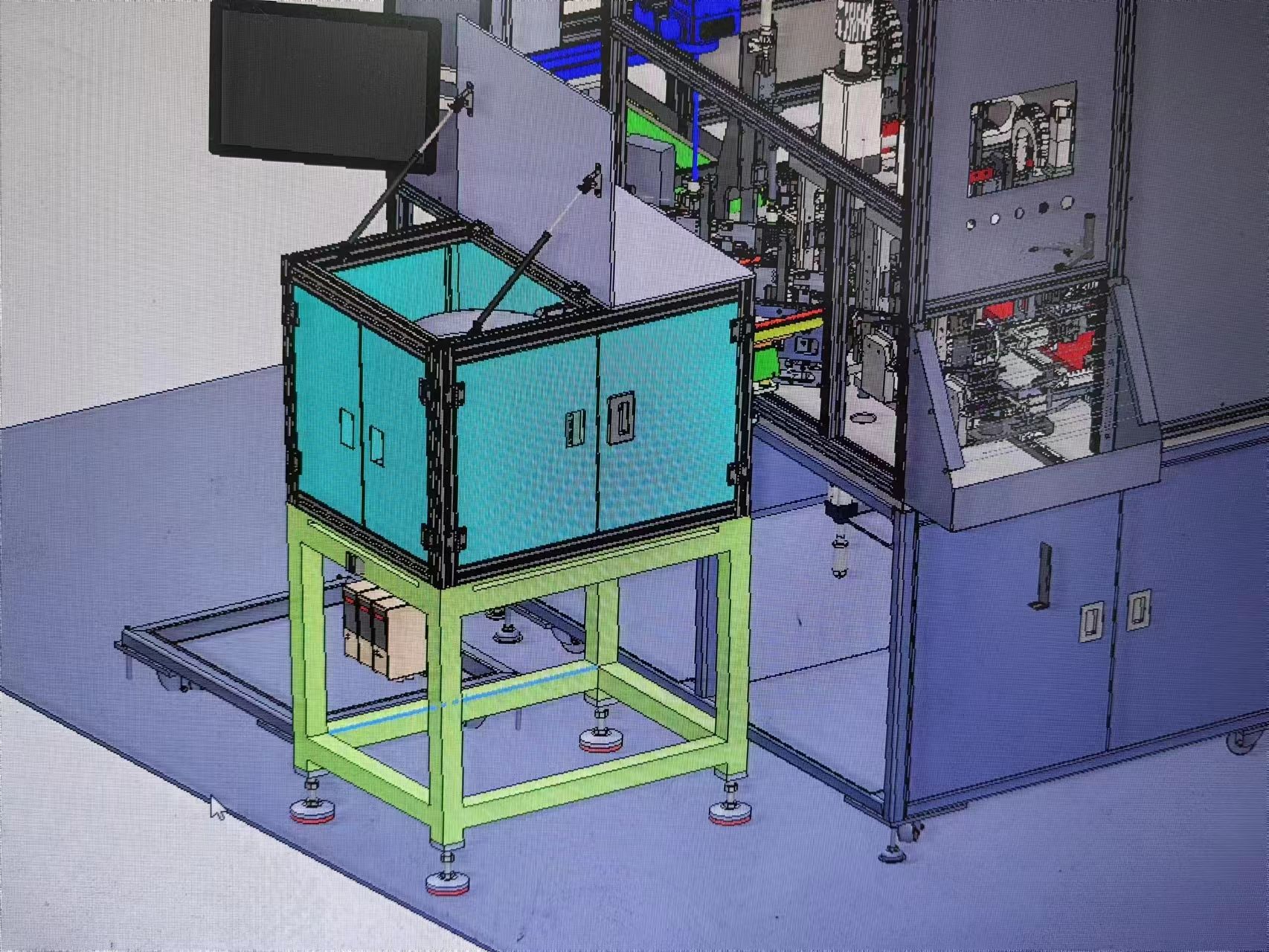

本帖最后由 探根究底 于 2023-8-5 15:03 編輯 各位前輩，同行： 目前在設計一個設備需要對接振動盤，因為沒有維修空間了，同時因為設備時兩種產品通用，每次切換產品生產，更換部分夾具時也需要，沒有空間，我希 ...

回復

wx_c57kw5nu 發表于 2023-8-7 08:01:34
我們做過，橫移就可以，底部加線軌，用銷孔定位，前提是有橫移的空間。

點評

沒有橫移空間 只有向后退。有想過，但是這樣的話占地面積就比較大，突出設備，容易絆倒員工。我還得鋪大板在地面了。  發表于 2023-8-15 09:16
喂我袋鹽 發表于 2023-8-5 22:15:25
振動盤+料箱整體機構是封閉的，里面是否有殘料？

最簡單就是將振動盤+料箱旋轉90度放倒。

根據你這個圖，有兩個放倒方向可以選擇。

點評

lz沒看懂我的意思  發表于 2023-8-15 17:20
振動盤要連同它的機架一起移開的，不然維修通道沒有呀，而且機構比較緊湊，只能往后退。  發表于 2023-8-15 09:18
zhangzmc 發表于 2023-8-5 19:44:57
整體設備從設計方案就應該考慮這個問題大底板預留定位的相關機構或者孔位，振動盤模塊化，保證模塊與主體的對接定位。振動盤本身只要在模塊中保證固定位置即可，這個就要提前和振動盤的供應商溝通，能否實現！

點評

做方案還要找客戶要廠房布局圖  發表于 2023-8-16 13:11
就是在方案設計時考慮的。另外不能在大板上預留，因為振動盤不能和設備主體接觸，不然會影響設備。就算做到了，我怎么搬移空出維修通道。要方便的，  發表于 2023-8-15 09:21
FKUEDEJXSQ2 發表于 2023-8-5 17:40:21
沒看懂
軒詩畫雨 發表于 2023-8-5 14:53:29
遇到這種切換振動盤真為難人
1.設備是否有空工位
2.振動盤是否可以兼容兩種料號
3.振動盤直振加長跟圓振留個350，放兩個振動盤，背靠背，錯位口切換

點評

我的振動盤已經是雙出口，不太好兼容，整體換切換最快。同時移動振動盤主要是為了維修和更換夾具方便。留空間的。  發表于 2023-8-5 15:01
