發布時間: 2023-8-2 20:26

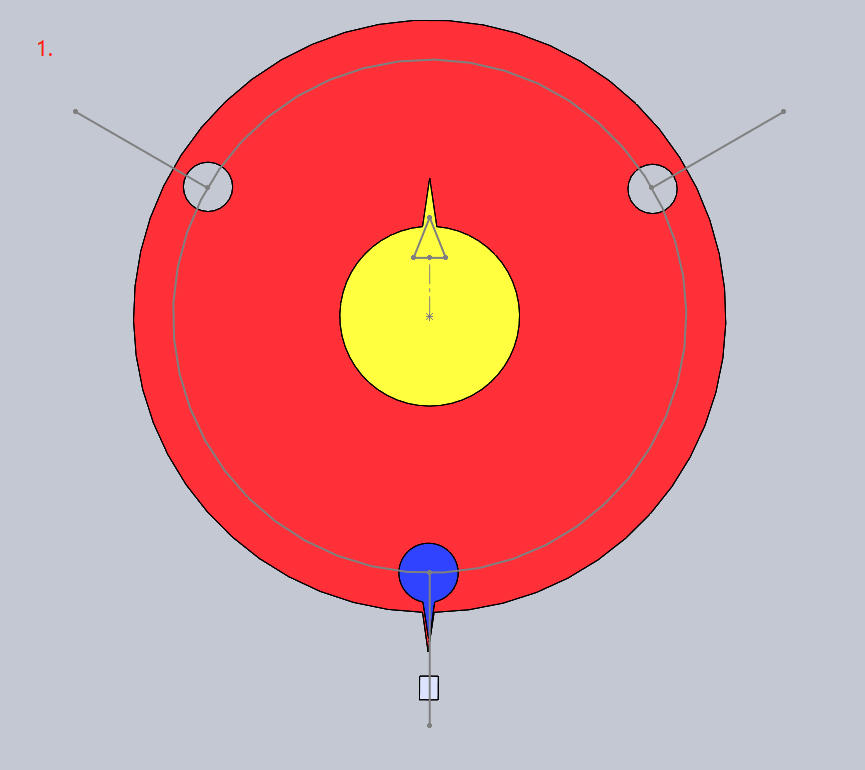

正文摘要:紅色為轉動盤，黃色為固定同步輪，藍色為被動同步輪，結構有三個工位，我簡化為一個工位。黃藍3:1，帶輪連接，紅色盤轉動黃色盤固定，藍色盤被動旋轉，圖1在0度，圖2圖3為過程，圖4注意看藍色盤現在已經轉了1圈。這 ... |
新地機械 發表于 2023-8-2 22:23 可以看作是紅盤不動，黃盤旋轉，黃盤轉角與藍盤是1：3，這樣黃盤轉180°，藍盤540°，相對紅盤就是360°，不是很清晰嗎，這個還需要看啥資料呢，你自己都推導出來了 |
Dreaming___snai 發表于 2023-8-2 21:50 有沒有相關資料供參考？ |
Dreaming___snai 發表于 2023-8-2 21:50 我也是這么想的，查了很多資料都沒說明 |
| 行星輪系除了自轉還有公轉，黃色輪是太陽，1：3的傳動比情況下，行星圍繞太陽順時針轉一圈，自轉是逆時針轉三圈，同時行星又順時針公轉了一圈，相互抵消下整個傳動比就成了1：2 |
