公眾號留言選取

為毛我覺得是因為安裝的問題？螺母你可以加力鎖，這個光銷子除了手擰你用什么鎖？鉗子就夾花了。

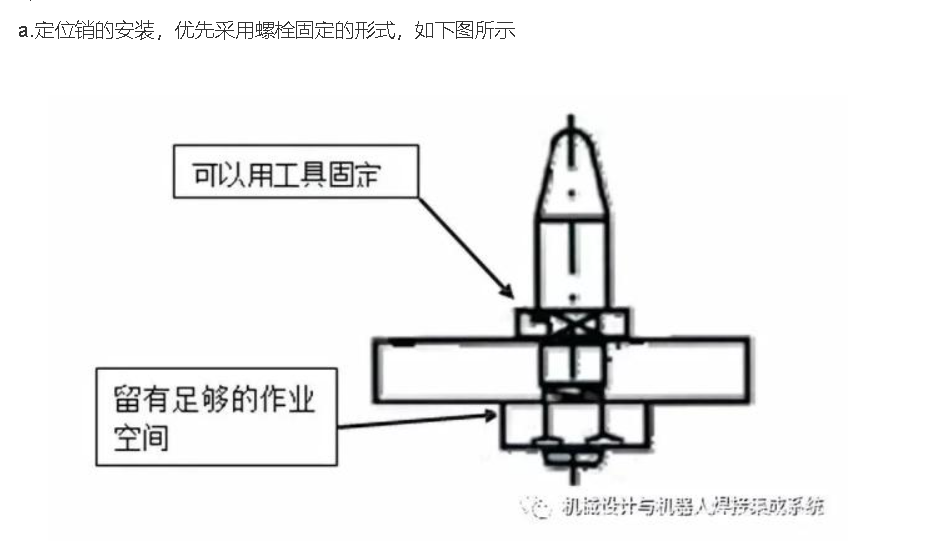

今天看到這個問題，談談自己的看法。這個應用和凸輪軸承隨動器是一樣的，都必須要加螺母。為什么不能直接擰入盲孔內螺紋，容易松脫！為什么容易松脫？沒有螺母的時候，定位部分不可能和臺階孔對應部分很緊密，這就留下了間隙（螺紋配合部分也有間隙）。如果上螺母，定位部分可以和臺階孔無間隙，甚至過盈配合，這樣抗剪切力大大增強，這樣才牢固！

lcl2094 發表于 2023-8-26 13:23
你所說的兩條沒有一條跟嚴謹有關。
1. 螺紋與平面不垂直可能導致銷底平面無法貼合；
A：螺紋配合是有間 ...

首先，我承認，我并沒有做過類似的設計，這個是我自己的推測。但是，螺紋段與平面不垂直，我認為不能簡單說滿足自由公差就不會有問題，因為這里沒有提螺紋的公差等級，也沒有說螺紋的長度，因此自由公差并不是個確定的值；
第二，螺紋的旋合引入了附加的約束，那么一定存在偏載，而導致配合不穩定，當然對于這種沒有負載沒有振動的場合，是否是個大的隱患，我也無法量化，這僅是我根據自己認知提的一點見解；
P.S. 同心度的事，隨口一說，不夠嚴謹，見諒

多用作夾具用定位銷或焊接用定位銷，這是使用場景與工況所要求的，高精度、抗沖擊、易維護

楓色冰寒 發表于 2023-8-1 10:42
借樓主的話題我也想問一下，這種連接器為什么都采用后邊備母的方式呢，直接打螺紋孔（M2）固定不行嗎？每次 ...

微矩形連接器 我們的設備以及很多其他廠家的設備 都可以按您說的那種方式去安裝 圖里的公母頭螺柱、螺母很多都并不是標配 看你的使用情況自定義吧
它目前的配套 應該是適用于穿（薄）板安裝

樓上說的很有道理

yzugwh 發表于 2023-8-25 22:40
你能量化出這些偏差有多大嗎？做設計要嚴謹，另外你看到我說的第二條了嗎？

你所說的兩條沒有一條跟嚴謹有關。
1. 螺紋與平面不垂直可能導致銷底平面無法貼合；
A：螺紋配合是有間隙的，擰緊過程中會以銷釘端面為基準與安裝面貼平。你認為螺紋會使平面無法貼合屬于沒有一點實踐經驗的想當然。
2. 螺紋與光孔段不同心會導致無法有效鎖緊，容易松動
A：還是一樣，螺紋的配合間隙完全不會影響外圓與內孔的擰入，至于說松動，要看工況了。

我說的是合格的自由公差范圍內，自由公差大家查一下，不過估計比較麻煩。有空我可以查一下。你找我要量化，你在說出你的結論之前有沒有量化過你的論據呢？比如說不垂直多少會無法貼合？因為這個世界絕對的垂直并不存在。包括你所說的同心，專業的說法一般是說同軸，多少同軸度誤差會導致無法有效鎖緊？我這兒好歹還有個前提：合格的自由公差范圍內。

lcl2094 發表于 2023-8-25 09:25
螺紋配合一般都是很大間隙的，在合格的自由公差范圍內根本不存在你所說的什么不垂直或者不同心的問題。之 ...

你能量化出這些偏差有多大嗎？做設計要嚴謹，另外你看到我說的第二條了嗎？
